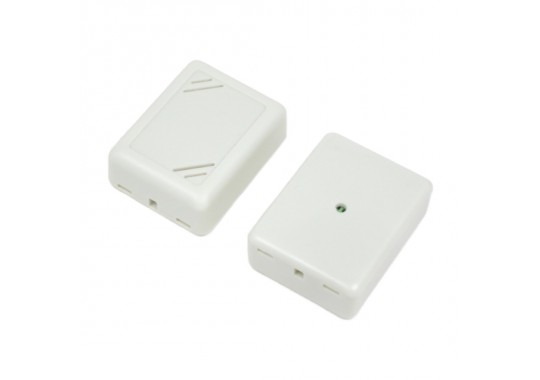

Термодатчик RTD-05-INDR для помещения в пластиковом корпусе для GSM-контроллера CCU (подходит не для всех версий контроллеров, проверяйте совместимость). RTD-05-INDR предназначен для удаленного замера и контроля температуры (в градусах Цельсия). Замер возможен по запросу SMS сообщением, путем получения значений в ответном SMS, а также позволяет контролировать пороговое значение температуры в автоматическом режиме.

Корпус комнатного варианта имеет дополнительные отверстия на передней крышке.

Термодатчик RTD-05 предназначен для контроля температуры окружающего воздуха и разработан для применения с GSM-контроллерами CCU422 и CCU825. Устройство обеспечивает измерение температуры в градусах Цельсия по SMS-запросу, а также позволяет контролировать пороговое значение температуры наблюдаемого объекта.

Основные возможности и характеристики

Диапазон измерения: −40…+110 °C.
Погрешность измерения: ±1 °C.
Подключается непосредственно ко входам контроллера CCU.
К контроллеру CCU может быть подключено несколько датчиков одновременно
Поддерживается контроллерами CCU422/CCU825 с аппаратной версией 12.xx и выше.
Сопротивление при температуре 25 °C: 10 кОм ±1 %.
В корпусе, комнатный.

Подключение и монтаж

Для подключения термодатчика RTD-05 рекомендуется использовать любой двухжильный кабель с минимальным сечением 0.5 мм². Например, провод ШВВП 2×0.5 мм² с максимальной длиной 10 метров.

Подключение термодатчика RTD-05 к контроллеру CCU825

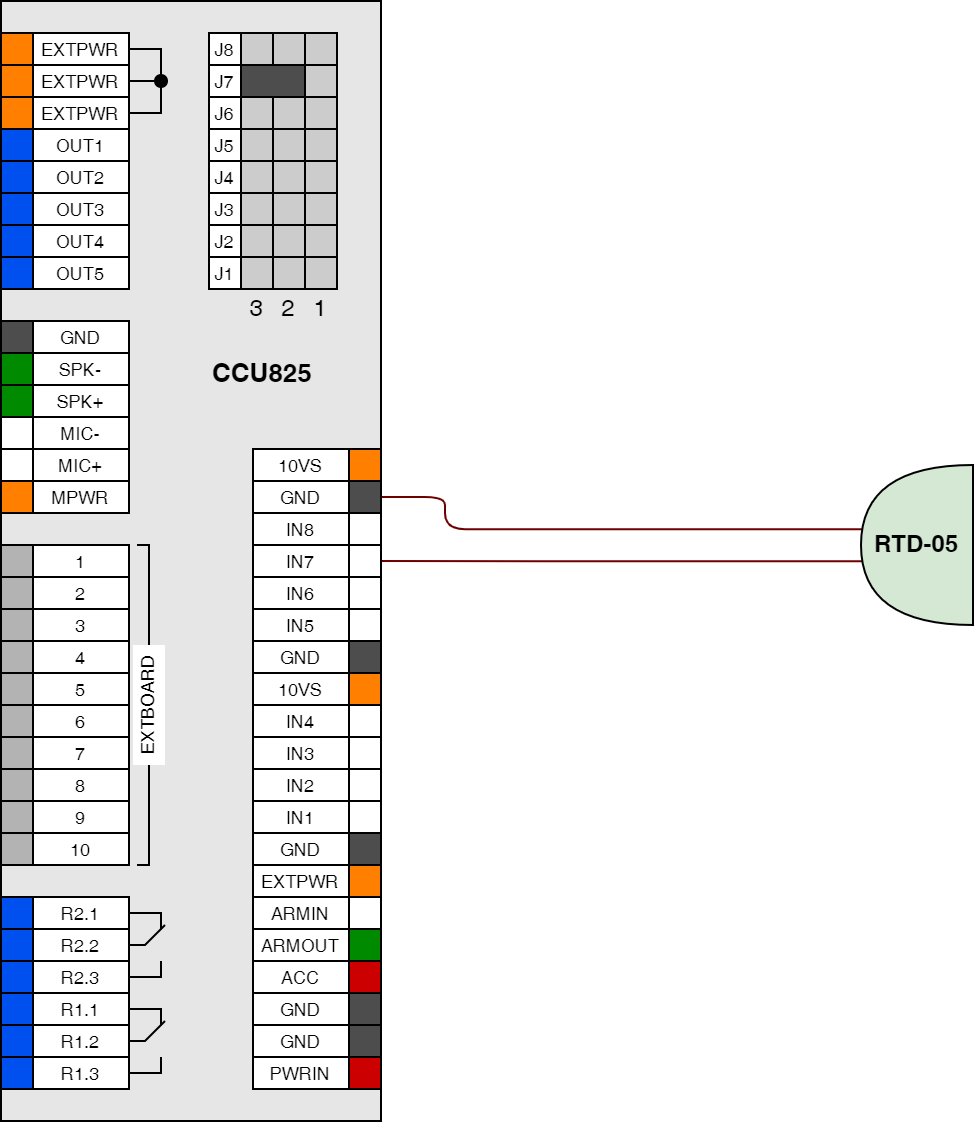

Схема подключения термодатчика RTD-05 к контроллеру CCU825

Для подключения термодатчика может быть использован любой вход контроллера CCU825. При этом джампер соответствующего входа должен быть установлен в положение 2-3.

Подключение термодатчика RTD-05 к контроллеру CCU422 аппаратной версии 13.хх/15.хх

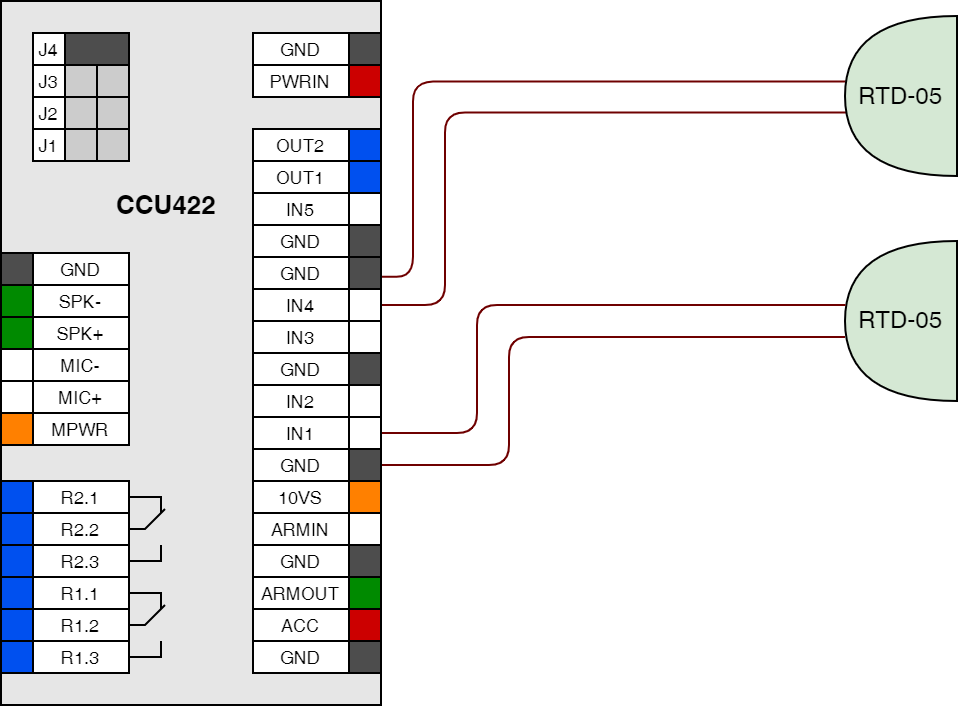

Схема подключения термодатчика RTD-05 к контроллеру CCU422 версий 13.хх/15.хх

Термодатчики подключены ко входам 1 и 4. Конфигурационный джампер входа 1 снят, а входа 4 установлен.

Для подключения термодатчика к контроллеру CCU422 аппаратной версии 13.хх/15.хх может быть использован любой вход. При подключении термодатчика ко входам 1 или 2 соответствующие джамперы должны быть сняты. При подключении термодатчика ко входам 3 или 4 соответствующие джамперы должны быть установлены.

Подключение термодатчика RTD-05 к контроллеру CCU422 аппаратной версии 17.00

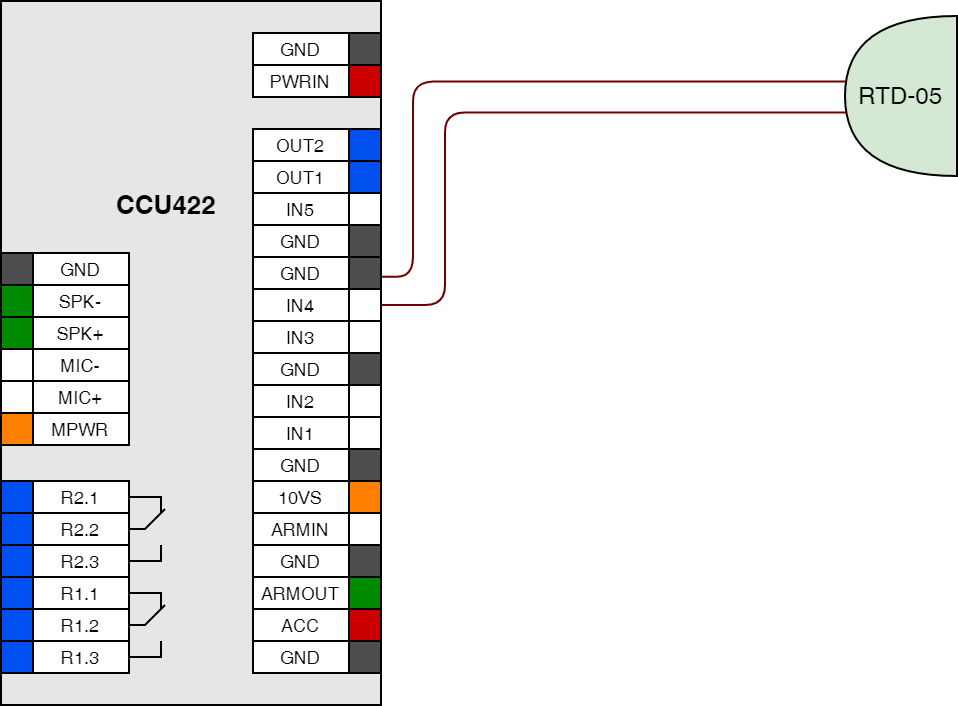

Схема подключения термодатчика RTD-05 к контроллеру CCU422 версии 17.00

Термодатчик подключен ко входу 4. В контроллере CCU422 аппаратной версии 17.00 джамперы отсутствуют.

Для подключения термодатчика к контроллеру CCU422 аппаратной версии 17.00 могут быть использованы только входы 3 и 4.

Настройка

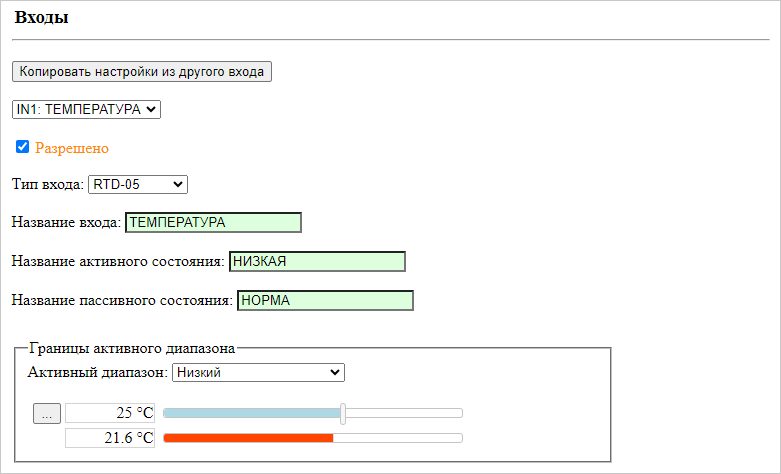

Пример настройки входа для контроля падения температуры

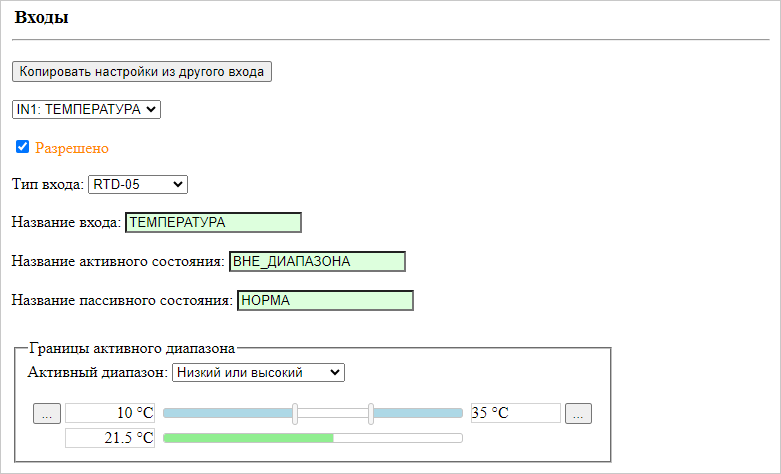

Пример настройки входа для контроля выхода температуры из заданного диапазона
