GSM контроллер CCU825-S+

У вас есть навыки монтажа, но вы не хотите тратить свое время на изучение всех тонкостей? - Мы готовы предложить вам отличный вариант - Программирование и подключение на коротких проводах
Просто наберите наш номер: +7 (495) 204-18-28

Назначение.
Может применяться для охраны объектов любого типа и любой сложности.  Посредством встроенных реле, контроллер может коммутировать  электрические цепи по команде владельца (DTMF сигналы), SMS команде или  автоматически, по совокупности событий. На базовой платформе CCU825  реализовано несколько устройств, например CCU825-H для охраны помещений  или CCU825-S охранный контроллер для пультовой охраны. CCU825  дозванивается по указанным номерам и формирует голосовые сообщения,  соответствующие событию, если обнаруживается изменение уровня на входах  или происходит аварийное системное событие. После прослушивания  сообщения связь может быть разорвана или контроллер может перейти в  режим управления, что дает пользователю возможность оперативно  отреагировать на тревогу или отменить дальнейшее оповещение остальных  пользователей.

Комплектация.
GSM контроллер CCU825.

Программное обеспечение для настройки параметров и программирования голосовых сообщений не поставляется на CD, вы можете скачать его внизу этой страницы.

модем RGM-M12-AE, обеспечивает связь контроллера на принимаемой стороне с пультовой программой GuardTracker.

Особенности.
1.Контроль ошибок управляющих SMS с возвратом сообщений, содержащих указания на ошибочные команды.
2.Развитый планировщик задач, позволяющий в любой день недели и указанное время выполнить любое из следующих действий:
-перейти в режим ОХРАНА или НАБЛЮДЕНИЕ;
-запустить на любом реле/выходе сценарий управления, для имитации присутствия  жильцов в помещении или для включения исполнительных механизмов;
-послать тестовое и/или информационное сообщение.
3.Дополнительный охранный режим ЗАЩИТА, позволяющий реализовать частичную охрану помещения.
4.Пожарные датчики с питанием по шлейфу подключаются без дополнительных компонентов. Сброс питания реализован автоматически.
5.Возможность дистанционного конфигурирования по SMS для удаленного изменения  большинства параметров прибора с помощью административного пароля. Этот  же пароль защищает конфигурацию устройства от изменений с компьютера.
6.Сценарии управления реле/выходами позволяют пользователю задать форму коммутации как необходимо. Применение различно: можно определить поведение  сигнального маяка, зависящее от события или создать эффект присутствия в помещении, который будет запускаться планировщиком задач в указанное  время.
7.Новый корпус спроектирован так, что клеммы легкодоступны при монтаже, однако в закрытом виде доступ к элементам устройства  невозможен. Вскрытие контролируется датчиком, встроенный аккумулятор не  позволяет открыть корпус незаметно.

Технические особенности.
1.Напряжение питания: 15В (-5% +5%).
2.Ток потребления при напряжении питания 15В: в режиме ожидания 32мА, во время соединения 70мА.
3.В состав контроллера входит GSM модуль (EGSM900/1800 Mhz).Класс 4 (2Вт./900МГц). Класс 1 (1Вт./1800МГц).
4.Разъем подключения антенны типа SMA.
5.Контроллер имеет встроенное зарядное устройство резервного аккумулятора, в качестве которого может использоваться:

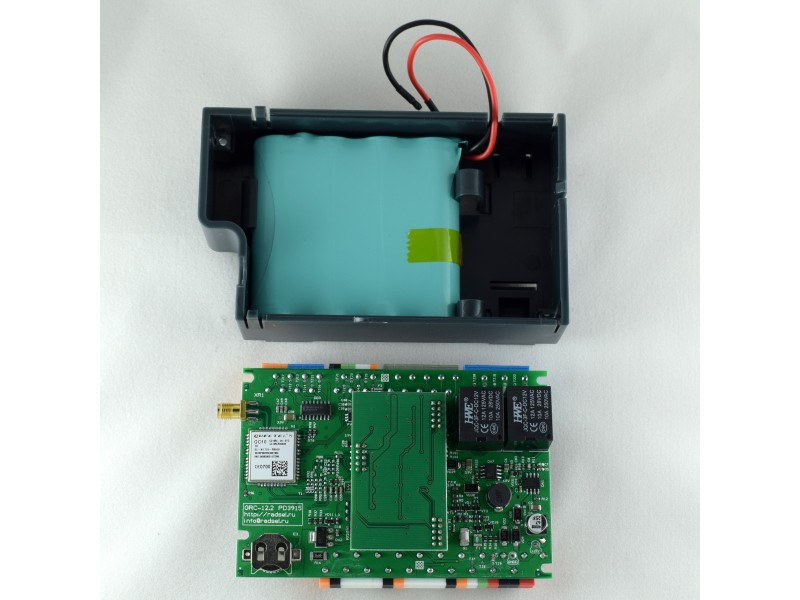

-Компактный литий-фосфатный LiFePO4 - 12В; 1,3 А/час, устанавливаемый в корпусе контроллера под электронной платой;
-Свинцово-кислотный аккумулятор 12В/(3,5A/ч-7A/ч.), устанавливаемый вне корпуса.
При отсутствии внешнего напряжения питания, контроллер переходит на питание от резервного аккумулятора. Встроенная схема защиты аккумулятора от  глубокого разряда, с порогом аппаратного отключения в 10,5В,  автоматически выключит устройство для сохранения ресурса АКБ.
6.Восемь аналогово-цифровых входов контроллера (In1-In8) могут быть настроены «аппаратно» для следующих целей:
-измерения напряжения в диапазоне от 0В до 10В;
-работы с дискретными датчиками с любым типом выхода;
-работы с пожарными и другими датчиками с «питанием по шлейфу»;
-снятия показаний с датчиков с типом выхода «4-20мА» при использовании внешнего резистора;
-снятия показаний температуры с датчика RTD-02.
7.Два реле с перекидным контактом позволяют коммутировать нагрузку 6А, =30В.
8.Пять выходов (Out1-Out5) типа "открытый коллектор", нагрузка 100мA/15В.
9.Ограниченный по току выход Ext Pwr (200мА) для питания внешних датчиков или катушек  внешнего реле. Напряжение на выходе составляет 15В при питании от  адаптера или соответствует напряжению аккумулятора при отсутствии  внешнего питания.
10.Разъем USB-mini для подключения к компьютеру по  USB, для программирования параметров и режимов работы контроллера. Для  подключения используется кабель USB A - mini B.
11.Контроллер имеет  возможность подключения внешней кнопки или контактора для считывания  ключа TouchMemory для изменения режима "ОХРАНА/НАБЛЮДЕНИЕ/ЗАЩИТА".  Клемма Arm In.
12.Внешний светодиод "ARM" или световой маяк,  позволяющий наблюдать режим контроллера, может быть подключен к выходу  Arm Out. Максимальный ток выхода составляет 100мА. Для ограничения  выходного тока может потребоваться дополнительный резистор.
Не подключайте светодиод напрямую без ограничительного сопротивления, это может повредить устройство!!!

Функциональные возможности.
1.Тестовые и информационные сообщения предназначены для периодического  тестирования работоспособности системы. В планировщике задач можно  назначить до 8 временных точек, когда контроллер будет автоматически  формировать голосовые и/или SMS сообщения сообщая пользователю о  состоянии системы. Дополнительно можно использовать информационные SMS,  которые пользователь может составить сам. Эти информационные сообщения  могут содержать информацию о состоянии входов (например температура) и  состоянии реле или выходов.на реле и выходы. Постановка на охрану и  снятие с охраны также может влиять на состояние реле и выходов.  Планировщик задач позволит управлять реле по заданному графику формируя  заранее записанную форму сигнала на выходе. Это позволяет использовать  реле в различных конфигурациях. Например, для включения сирены,  автоматического сброса пожарных датчиков при срабатывании или имитации  присутствия человека в помещении посредством коммутации освещения.
2.Возможность назначения имен-псевдонимов для входов и реле. Каждый вход и реле имеет имя, которое используется при запросах состояния и управлении. Каждый  вход имеет название активного и пассивного состояния. Например, если  сработал датчик движения в комнате 1, пользователь получит SMS: КОМНАТА1 ДВИЖЕНИЕ. Имена-псевдонимы программируются пользователем.
3.Универсальная конфигурация каждого входа. Для каждого входа можно установить аппаратно:
-вход со слабым смещением 5 вольт, для контроля дискретных датчиков;
-вход с диапазоном измерения 0-10В, для контроля аналоговых датчиков;
-вход для подключения датчиков с «питанием по шлейфу».
4.Аппаратная конфигурация входов производится посредством установки или снятия  перемычек на конфигурационном разъёме, установленного на плате  контроллера. Подробную информацию смотрите в главе Подключение CCU825  руководства пользователя. Для каждого входа можно запрограммировать:
-название датчика, название активного и пассивного состояния датчика;
-границы тревожной зоны - верхняя и нижняя границы зоны определяют интервал напряжений, в котором вход считается активным;
-тип входа: запрещен/дискретный/термодатчик RTD;
-активный уровень имеет 6 режимов: низкий, свободный, высокий и др.;
-источник питания датчиков подключенных к этому входу;
-время усреднения входного сигнала;
-фильтр ложных тревожных событий;
-задержку формирования тревожного события;
-время восстановления опроса; ограничение количества тревожных событий в одной охранной сессии;
-запрет перехода в режим ОХРАНА при активности входа;
-круглосуточный контроль, независимо от режима охраны, для пожарных датчиков, датчиков  утечки воды, газа, тревожной кнопки и т.д.;
действие при активном  уровне на входе: голосовое оповещение только, SMS только, оба  оповещения, связь через внешнее переговорное устройство, никаких  действий; влияние на реле.
5.Независимая конфигурация каждого реле.  Для каждого реле можно запрограммировать: название реле, название  активного и пассивного состояния; инверсия выхода; разрешить/запретить  управление по DTMF, SMS или DATA тип коммутации для дистанционного  управления: уровень или номер сценария управления.
6.Сценарий  управления выходами-это описанная пользователем форма сигнала которая  может быть воспроизведена на любом реле или выходе контроллера. Таким  образом поведение выходов может задаваться более гибко и не  ограничивается только двумя состояниями вкл./выкл.
7.Оповещение при  падении внешнего питания и разряде внешнего аккумулятора. CCU825  формирует SMS и дозванивается до указанных абонентов в случае падения и  восстановления внешнего питания, а также при разряде аккумулятора до  указанного критического уровня.
8.Контроль температуры системной  платы устройства - позволяет отслеживать снижение или повышение  температуры выше или ниже заданной границы и оповещать указанных  абонентов об этом событии.
9.Поддерживается управление реле при  достижении установленных границ.
10.Автоматический контроль баланса.  CCU825 формирует оповещение указанному абоненту в случае уменьшения  суммы на счете ниже указанного значения. Это значение так же включается в тестовое сообщение и может быть доступно по запросу через SMS команду:  TEST.
11.В платформе CCU825 любой из восьми входов может конфигурироваться как аналоговый или дискретный.
12.Выходы типа О.К. открытый коллектор коммутируют цепь GND. Версия CCU825-S  разработана для охранных предприятий и имеет некоторые дополнительные  особенности в сравнении с персональной версией CCU825-H. Количество  номеров для оповещения 3+5 означает, что 3 соединения используются для  связи с пультом по специальному алгоритму, 5 соединений предназначены  для пользователя, как в версии H.
