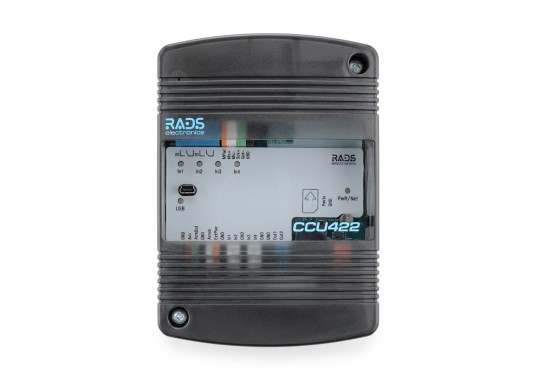

GSM контроллер CCU422-S

В наличии
GSM контроллер CCU422-S
На складе 7850.00 7 850.00 р. Цена действительна на 13 декабря 2024 года
Базовая цена: 7 850.00 р.
3 или более : 7 457.50 р.
10 или более : 7 143.50 р.
20 или более : 6 986.50 р.
Производитель: RADS

Корпус:
Комплектация:



4 входа, 2 выхода и 2 реле, изменяемые календарь и сценарии управления исполнительными устройствами по каждому выходу. Режим частичной постановки на охрану. Контроль температуры, внешней сети питания, аудио вход/выход, возможность подключения внешней АКБ 12В/7Ач, функция защиты от глубокого разряда аккумуляторной батареи. Выход для питания датчиков.




Есть навыки монтажа, но вы не хотите тратить свое время на изучение всех тонкостей? - Мы готовы предложить вам отличный вариант - Программирование и подключение на коротких проводах

Просто наберите наш номер: +7 (495) 204-18-28

Особенности.
-Охрана квартир, офисов, гаражей и дач.
-Гибкая настройка ограничения доступа с восьми телефонных номеров.
-Четыре универсальных входа, с настраиваемой тревожной зоной, с возможностью подключения датчика температуры RTD-03.
-Управление встроенными реле и выходами во время голосового соединения с использованием DTMF сигналов и SMS (на русском языке) в диалоговом режиме с подтверждением.
-Голосовое и/или SMS оповещение о всех событиях, происходящих в системе.
-Возможность подключения внешнего переговорного устройства, установка связи по событию или по команде.
-Широкие возможности программирования параметров входов, выходов и реле, в том числе и дистанционно изменение конфигурации по SMS.
-Оповещение при падении внешнего питания, разряде аккумулятора, выходе температуры устройства за указанные пределы и низком балансе.
-Зарядное устройство встроенного резервного LiFeP04 или внешнего Р аккумулятора.
-Встроенный контроллер ключей TOUCH Memory и конфигурируемый вход постановки на охрану.

модем RGM-M12-AE, обеспечивает связь контроллера на принимаемой стороне с пультовой программой  GuardTracker.

Комплектация.
GSM контроллер CCU422.

Программное обеспечение для настройки параметров и программирования голосовых сообщений не поставляется на CD, вы можете скачать его внизу этой страницы.


Функциональные возможности.

Приложение на смартфон доступно в Google Play








1. Тестовые и информационные сообщения предназначены для периодического тестирования работоспособности системы. В планировщике задач можно назначить до 8 временных точек, когда контроллер будет автоматически формировать голосовые и/или SMS сообщения сообщая пользователю о состоянии системы. Дополнительно можно использовать информационные SMS, которые пользователь может составить сам. Эти информационные сообщения могут содержать информацию о состоянии входов (например температура) и состоянии реле или выходов.на реле и выходы. Постановка на охрану и снятие с охраны также может влиять на состояние реле и выходов. Планировщик задач позволит управлять реле по заданному графику формируя заранее записанную форму сигнала на выходе. Это позволяет использовать реле в различных конфигурациях. Например, для включения сирены, автоматического сброса пожарных датчиков при срабатывании или имитации присутствия человека в помещении посредством коммутации освещения.
2. Возможность назначения имен-псевдонимов для входов и реле. Каждый вход и реле имеет имя, которое используется при запросах состояния и управлении. Каждый вход имеет название активного и пассивного состояния. Например, если сработал датчик движения в комнате 1, пользователь получит SMS: КОМНАТА1 ДВИЖЕНИЕ. Имена-псевдонимы программируются пользователем.
3. Универсальная конфигурация каждого входа. Для каждого входа можно установить аппаратно:
-вход со слабым смещением 5 вольт, для контроля дискретных датчиков;
-вход с диапазоном измерения 0-10В, для контроля аналоговых датчиков;
-вход для подключения датчиков с «питанием по шлейфу».
4. Аппаратная конфигурация входов производится посредством установки или снятия перемычек на конфигурационном разъёме, установленного на плате контроллера. Подробную информацию смотрите в главе Подключение CCU422 руководства пользователя. Для каждого входа можно запрограммировать:
-датчики для CCU422: название датчика, название активного и пассивного состояния датчика;
-границы тревожной зоны - верхняя и нижняя границы зоны определяют интервал напряжений, в котором вход считается активным;
-тип входа: запрещен/дискретный/термодатчик RTD;
-активный уровень имеет 6 режимов: низкий, свободный, высокий и др.;
-источник питания датчиков подключенных к этому входу;
-время усреднения входного сигнала;
-фильтр ложных тревожных событий;
-задержку формирования тревожного события;
-время восстановления опроса; ограничение количества тревожных событий в одной охранной сессии;
-запрет перехода в режим ОХРАНА при активности входа;
-круглосуточный контроль, независимо от режима охраны, для пожарных датчиков, датчиков утечки воды, газа, тревожной кнопки и т.д.;
действие при активном уровне на входе: голосовое оповещение только, SMS только, оба оповещения, связь через внешнее переговорное устройство, никаких действий; влияние на реле.
5. Независимая конфигурация каждого реле. Для каждого реле можно запрограммировать: название реле, название активного и пассивного состояния; инверсия выхода; разрешить/запретить управление по DTMF, SMS или DATA тип коммутации для дистанционного управления: уровень или номер сценария управления.
6.Сценарий управления выходами-это описанная пользователем форма сигнала которая может быть воспроизведена на любом реле или выходе контроллера. Таким образом поведение выходов может задаваться более гибко и не ограничивается только двумя состояниями вкл./выкл.
7. Оповещение при падении внешнего питания и разряде внешнего аккумулятора. CCU422 формирует SMS и дозванивается до указанных абонентов в случае падения и восстановления внешнего питания, а также при разряде аккумулятора до указанного критического уровня.
8. Контроль температуры системной платы устройства - позволяет отслеживать снижение или повышение температуры выше или ниже заданной границы и оповещать указанных абонентов об этом событии. 9.Поддерживается управление реле при достижении установленных границ.
10. Автоматический контроль баланса. CCU422 формирует оповещение указанному абоненту в случае уменьшения суммы на счете ниже указанного значения. Это значение так же включается в тестовое сообщение и может быть доступно по запросу через SMS команду: TEST.
11. В платформе CCU422 любой из восьми входов может конфигурироваться как аналоговый или дискретный.

Некоторые примеры программирования CCU422

Темпратура низкая
Контроль температуры
Термостат
Термостат
ИК датчик движения
ИК датчик
Сирена по сценарию 1
Сирена 30 сек


Пример подключения датчика ИП 212-45 к GSM-контроллеру CCU422:


Скачать последнюю версию прошивки


Внимание! Для контроллеров CCU422 web-версии используются следующие инструменты для программирования.

Порядок действий:

1) Подключить GSM контроллер к компьютеру через кабель USB - mini-USB.

2) Скачать CCU proxy, разархивировать и разместить содержимое архива в отдельной папке на рабочем столе.

3) Установить драйвер GSM контроллера CCU (при установке драйвера выбрать "установить из указанного места" и сослаться на скаченную папку с файлами). Можно посмотреть пример на видео, как устанавливается драйвер на ОС Windows-7. На ОС Windows-8 и Windows-10 драйвера устанавливаются автоматически из Интернета (после установки драйвера нужно выключить и подключить USB кабель GSM контроллера). При успешной установке драйвера загорается светодиод на плате GSM контроллера.

4) Выбрать и запустить из содержимого файл ccu_shell.bat При запуске автоматически открывается командная строка (черное окно) и окно браузера.

5) CCU825 по умолчанию логин: admin, пароль: password или password1

6) Внимательно изучить Инструкция CCU422_Web.

GSM контроллер CCU422-S характеристики

Сигнализации
Количество входов 4
Габаритные размеры 111.00 х 150.00 х 51.00
GSM сигнализации
Модификации CCU CCU422-S
Количество разделов 1
Количество реле 2
Количество выходов для управления ИУ 2
Количество телефонных номеров для оповещения 8
Голосовое оповещение по всем позициям
SMS управление и оповещение да
DTMF управление да, с сопровождением голосовых подсказок
Голосовое меню управления да
Каналы связи GPRS (TCP/IP) + SMS + Голос
Наличие Web-интерфейса да
Удаленный WEB интерфейс для удаленного доступа через Web-браузер необходимо обновить прошивку контроллера
Функции связанные с АОН да
Режим частичной постановки на охрану нет
Встроенный контроллер ключей Точ Мемори да
Количество программируемых ключей Точ Мемори 32
Возможность постановки/снятия охраны кнопкой да
Возможность подключения микрофона наличие разъема для микрофона и телефона
Датчик температуры встроенный с возможностью подключения дополнительного
Наличие доп. датчика температуры в комплекте нет
Тип датчика температуры аналоговый
Автоматическое вкл/выкл. реле в зависимости от температуры да
Дистанционное измен. температуры в помещении по СМС да, в градусах С
Типы подключаемых охранных и пожарных датчиков цифровые, аналоговые, с пит. по шлейфу
Контроль наличия сети питания да
Контроль разряда аккумулятора да, с защитой от глубокого разряда
Заряжает аккумуляторную батарею да
Отдельный выход 12В для питания датчиков да, с электронным предохранителем
Контроль остатка средств на счете sim-карты да
Календарь для организации автоматических действий в заданные дни да
Диапазон рабочих температур, °C -30 : 55
