GSM контроллер CCU422-HOME-E071

Применение.
-Охрана квартир, офисов, гаражей и дач.
- GSM контроллер CCU422-HOME-W может быть использован в качестве удаленного термостата, с возможностью дистанционного изменения температуры. GSM контроллер CCU422-HOME-W может удаленно управлять любыми исполнительными электрическими устройствами, такими, как насос, кран с электроприводом, котельным оборудованием, отопительными конвекторами и др.

Особенности.
-Наличие WEB-интерфейса.
-Гибкая настройка ограничения доступа с восьми телефонных номеров.
-Четыре универсальных входа, с настраиваемой тревожной зоной, с возможностью подключения датчика температуры.
-Управление встроенными реле и выходами во время голосового соединения с использованием DTMF сигналов и SMS (на русском языке) в диалоговом режиме с подтверждением.
-Голосовое и/или SMS оповещение о всех событиях, происходящих в системе.
-Возможность подключения внешнего переговорного устройства, установка связи по событию или по команде.
-Широкие возможности программирования параметров входов, выходов и реле, в том числе и дистанционно изменение конфигурации по SMS.
-Оповещение при падении внешнего питания, разряде аккумулятора, выходе температуры устройства за указанные пределы и низком балансе.
-Зарядное устройство встроенного резервного LiFeP04 или внешнего Р аккумулятора.
-Встроенный контроллер ключей TOUCH Memory и конфигурируемый вход постановки на охрану.

Комплектация.
GSM контроллер CCU422 с платой расширения E07.1.

Программное обеспечение для настройки параметров и программирования голосовых сообщений не поставляется на CD, вы можете скачать его внизу этой страницы.

Функциональные возможности.

Приложение на смартфон доступно в Google Play

1. Тестовые и информационные сообщения предназначены для периодического тестирования работоспособности системы. В планировщике задач можно назначить до 8 временных точек, когда контроллер будет автоматически формировать голосовые и/или SMS сообщения сообщая пользователю о состоянии системы. Дополнительно можно использовать информационные SMS, которые пользователь может составить сам. Эти информационные сообщения могут содержать информацию о состоянии входов (например температура) и состоянии реле или выходов.на реле и выходы. Постановка на охрану и снятие с охраны также может влиять на состояние реле и выходов. Планировщик задач позволит управлять реле по заданному графику формируя заранее записанную форму сигнала на выходе. Это позволяет использовать реле в различных конфигурациях. Например, для включения сирены, автоматического сброса пожарных датчиков при срабатывании или имитации присутствия человека в помещении посредством коммутации освещения.
2. Возможность назначения имен-псевдонимов для входов и реле. Каждый вход и реле имеет имя, которое используется при запросах состояния и управлении. Каждый вход имеет название активного и пассивного состояния. Например, если сработал датчик движения в комнате 1, пользователь получит SMS: КОМНАТА1 ДВИЖЕНИЕ. Имена-псевдонимы программируются пользователем.
3. Универсальная конфигурация каждого входа. Для каждого входа можно установить аппаратно:
-вход со слабым смещением 5 вольт, для контроля дискретных датчиков;
-вход с диапазоном измерения 0-10В, для контроля аналоговых датчиков;
-вход для подключения датчиков с «питанием по шлейфу».
4. Аппаратная конфигурация входов производится посредством установки или снятия перемычек на конфигурационном разъёме, установленного на плате контроллера. Подробную информацию смотрите в главе Подключение CCU422 руководства пользователя. Для каждого входа можно запрограммировать:
-датчики для CCU422: название датчика, название активного и пассивного состояния датчика;
-границы тревожной зоны - верхняя и нижняя границы зоны определяют интервал напряжений, в котором вход считается активным;
-тип входа: запрещен/дискретный/термодатчик RTD;
-активный уровень имеет 6 режимов: низкий, свободный, высокий и др.;
-источник питания датчиков подключенных к этому входу;
-время усреднения входного сигнала;
-фильтр ложных тревожных событий;
-задержку формирования тревожного события;
-время восстановления опроса; ограничение количества тревожных событий в одной охранной сессии;
-запрет перехода в режим ОХРАНА при активности входа;
-круглосуточный контроль, независимо от режима охраны, для пожарных датчиков, датчиков утечки воды, газа, тревожной кнопки и т.д.;
действие при активном уровне на входе: голосовое оповещение только, SMS только, оба оповещения, связь через внешнее переговорное устройство, никаких действий; влияние на реле.
5. Независимая конфигурация каждого реле. Для каждого реле можно запрограммировать: название реле, название активного и пассивного состояния; инверсия выхода; разрешить/запретить управление по DTMF, SMS или DATA тип коммутации для дистанционного управления: уровень или номер сценария управления.
6.Сценарий управления выходами-это описанная пользователем форма сигнала которая может быть воспроизведена на любом реле или выходе контроллера. Таким образом поведение выходов может задаваться более гибко и не ограничивается только двумя состояниями вкл./выкл.
7. Оповещение при падении внешнего питания и разряде внешнего аккумулятора. CCU422 формирует SMS и дозванивается до указанных абонентов в случае падения и восстановления внешнего питания, а также при разряде аккумулятора до указанного критического уровня.
8. Контроль температуры системной платы устройства - позволяет отслеживать снижение или повышение температуры выше или ниже заданной границы и оповещать указанных абонентов об этом событии. 9.Поддерживается управление реле при достижении установленных границ.
10. Автоматический контроль баланса. CCU422 формирует оповещение указанному абоненту в случае уменьшения суммы на счете ниже указанного значения. Это значение так же включается в тестовое сообщение и может быть доступно по запросу через SMS команду: TEST.
11. В платформе CCU422 любой из восьми входов может конфигурироваться как аналоговый или дискретный.

Некоторые примеры программирования CCU422

Контроль температуры

Термостат

ИК датчик

Сирена 30 сек

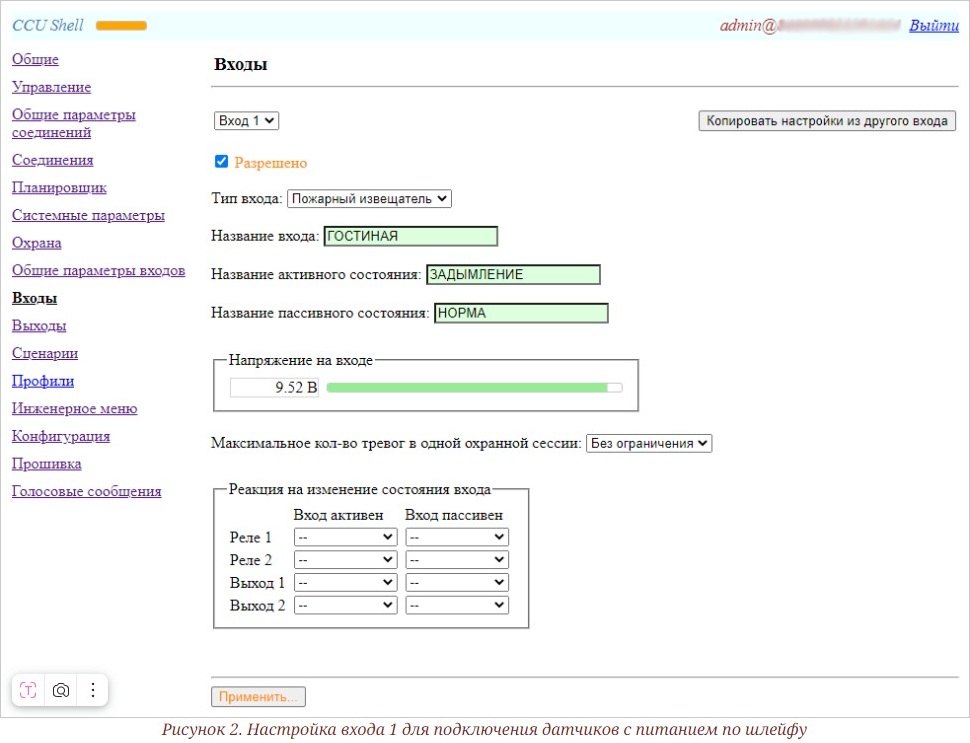

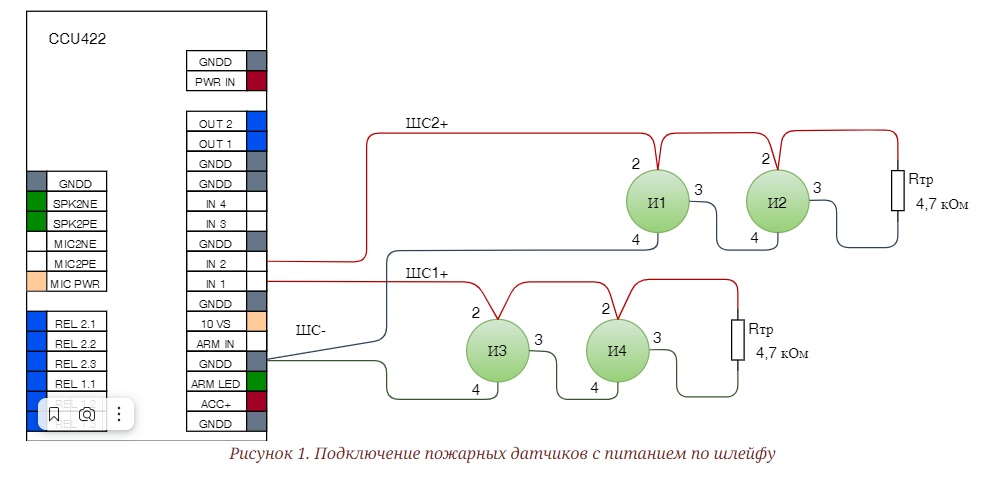

Пример подключения датчика ИП 212-45 к GSM-контроллеру CCU422:

\

Скачать последнюю версию прошивки

Внимание! Для контроллеров CCU422 web-версии используются следующие инструменты для программирования.

Порядок действий:

1) Подключить GSM контроллер к компьютеру через кабель USB - mini-USB.

2) Скачать CCU proxy, разархивировать и разместить содержимое архива в отдельной папке на рабочем столе.

3) Установить драйвер GSM контроллера CCU (при установке драйвера выбрать "установить из указанного места" и сослаться на скаченную папку с файлами). Можно посмотреть пример на видео, как устанавливается драйвер на ОС Windows-7. На ОС Windows-8 и Windows-10 драйвера устанавливаются автоматически из Интернета (после установки драйвера нужно выключить и подключить USB кабель GSM контроллера). При успешной установке драйвера загорается светодиод на плате GSM контроллера.

4) Выбрать и запустить из содержимого файл ccu_shell.bat При запуске автоматически открывается командная строка (черное окно) и окно браузера.

5) CCU422 по умолчанию логин: admin, пароль: password или password1

6) Внимательно изучить Инструкция CCU422H_MZ_Web.
