GSM контроллер для шлагбаумов (до 4000 пользователей) CCU422-GATE

Вашему вниманию мы представляем GSM контроллер CCU422-GATE-W, который представляет из себя удивительный комплекс решений по управлению шлагбаумом или любой другой системой доступа.

Назначение.
Если вы решите установить шлагбаум в своем дворе, то наверняка у вас возникнет вопрос, как он будет открываться жильцами. Конечно, можно купить брелки и раздать их будущим пользователям, но эти устройства всегда стоят приличных денег. Предлагаемый GSM контроллер CCU422-GATE-W легко подключается практически к любому шлагбауму и решает задачу с доступом. Предварительно создается список телефонов будущих пользователей и записывается в память контроллера. Далее будущий пользователь набирает номер телефона симкарты, установленной в GSM контроллер, контроллер автоматически определяет номер звонящего, сравнивает со списком разрешенных номеров и открывает шлагбаум. Одним из важных преимуществ является то, что GSM контроллер CC422-GATE-W не снимает трубку; для того, чтобы шлагбаум открылся, достаточно определить номер звонящего. Контроллер имеет тревожные входы и выходы, которые также могут быть использованы в охранных целях, например, доступ вовнутрь управляющего шкафа шлагбаума можно защитить датчиком открытия дверцы. Контроллер можно дополнить вызывной панелью, которая обеспечит голосовую связь посетителя с оператором или диспетчером, который в свою очередь может открыть шлагбаум.

Комплектация.
База CCU422-GATE-W

Остальные параметры, такие как блок питания (P), аккумуляторная батарея (B) и USB - кабель (C) отмечаются в верху над кнопкой "В корзину" и автоматически дополняются к базе.

Программное обеспечение для настройки параметров и программирования голосовых сообщений не поставляется на CD, вы можете скачать его внизу этой страницы.

Функциональные возможности.

Производитель отказался от собственного приложения в пользу современных ботов встроенных в уже существующие популярные мессенджеры.

Управлять GSM-контроллером CCU и получать уведомления через привычное всем приложение  Telegram очень удобно. А главное не нужно занимать лишнее пространство в смартфоне. Согласитесь, что уже и так приложений в нашей жизни предостаточно, а тут просто бот клиент, как человек с которым вы переписываетесь при помощи клавиатуры, только вместо клавиатуры кнопки управления.

Telegram бот доступен по ссылке: @ccuradsbot

Или по QR-коду:

Вы также можете управлять контроллером через приложение VK или VK Мессенджер.

Бот доступен по ссылке https://vk.me/ccurobot

Или отсканируйте QR-код:



Гибкие настройки контроллера позволяют реализовать множество полезных функций:

1. Тестовые и информационные сообщения предназначены для периодического тестирования работоспособности системы. В планировщике задач можно назначить до 8 временных точек, когда контроллер будет автоматически формировать голосовые и/или SMS сообщения сообщая пользователю о состоянии системы. Дополнительно можно использовать информационные SMS, которые пользователь может составить сам. Эти информационные сообщения могут содержать информацию о состоянии входов (например температура) и состоянии реле или выходов.на реле и выходы. Постановка на охрану и снятие с охраны также может влиять на состояние реле и выходов. Планировщик задач позволит управлять реле по заданному графику формируя заранее записанную форму сигнала на выходе. Это позволяет использовать реле в различных конфигурациях. Например, для включения сирены, автоматического сброса пожарных датчиков при срабатывании или имитации присутствия человека в помещении посредством коммутации освещения.
2. Возможность назначения имен-псевдонимов для входов и реле. Каждый вход и реле имеет имя, которое используется при запросах состояния и управлении. Каждый вход имеет название активного и пассивного состояния. Например, если сработал датчик движения в комнате 1, пользователь получит SMS: КОМНАТА1 ДВИЖЕНИЕ. Имена-псевдонимы программируются пользователем.
3. Универсальная конфигурация каждого входа. Для каждого входа можно установить аппаратно:
-вход со слабым смещением 5 вольт, для контроля дискретных датчиков;
-вход с диапазоном измерения 0-10В, для контроля аналоговых датчиков;
-вход для подключения датчиков с питанием по шлейфу (реализовано только на 1-м и 2-м входах. но на одном из таких входов может быть подключено несколько датчиков. Дымовые извещатели часто подключаются группами, например, 1-й этаж на первом входе, второй этаж на 2-м входе.
4. Аппаратная конфигурация входов производится посредством установки того или иного параметра из выпадающего списка в   web-интерфейсе при настройке. Подробную информацию смотрите в главе Подключение CCU422 руководства пользователя. Для каждого входа можно запрограммировать:
-датчики для CCU422: название датчика, название активного и пассивного состояния датчика;
-границы тревожной зоны - верхняя и нижняя границы зоны определяют интервал напряжений, в котором вход считается активным;
-тип входа: запрещен/дискретный/термодатчик RTD;
-активный уровень имеет несколько режимов: низкий, свободный, высокий и др.;
-источник питания датчиков подключенных к этому входу;
-время усреднения входного сигнала;
-фильтр ложных тревожных событий;
-задержку формирования тревожного события;
-время восстановления опроса; ограничение количества тревожных событий в одной охранной сессии;
-запрет перехода в режим ОХРАНА при активности входа;
-круглосуточный контроль, независимо от режима охраны, для пожарных датчиков, датчиков утечки воды, газа, тревожной кнопки и т.д.;
-действие при активном уровне на входе: голосовое оповещение только, SMS только, оба оповещения, связь через внешнее переговорное устройство, никаких действий; влияние на реле.
5. Независимая конфигурация каждого реле. Для каждого реле можно запрограммировать: название реле, название активного и пассивного состояния; инверсия выхода; разрешить/запретить управление по DTMF, SMS или DATA тип коммутации для дистанционного управления: уровень или номер сценария управления.
6. Сценарий управления выходами-это описанная пользователем форма сигнала которая может быть воспроизведена на любом реле или выходе контроллера. Таким образом поведение выходов может задаваться более гибко и не ограничивается только двумя состояниями вкл./выкл.
7. Оповещение при падении внешнего питания и разряде внешнего аккумулятора. CCU422 формирует SMS и дозванивается до указанных абонентов в случае падения и восстановления внешнего питания, а также при разряде аккумулятора до указанного критического уровня.
8. Контроль температуры системной платы устройства - позволяет отслеживать снижение или повышение температуры выше или ниже заданной границы и оповещать указанных абонентов об этом событии.
9. Поддерживается управление реле при достижении установленных границ.
10. Автоматический контроль баланса. CCU422 формирует оповещение указанному абоненту в случае уменьшения суммы на счете ниже указанного значения. Это значение так же включается в тестовое сообщение и может быть доступно по запросу через SMS команду: TEST.
11. В платформе CCU422 первый и второй входы могут быть назначены как аналоговые, температурные (RTD-02 или RTD-03), а также пожарные с питанием по шлейфу, например, ИП 212-45 извещатель дымовой.

Вход 3 и 4 могут конфигурироваться более гибко, например, как дискретный, аналоговый или температурный, работающий с термодатчиками RTD-02, RTD-03, RTD-04, (RTD-05 обратите внимание на актуальность прошивки контроллера).

Пример подключения датчика ИП 212-45 к GSM-контроллеру CCU422:



Скачать последнюю версию прошивки

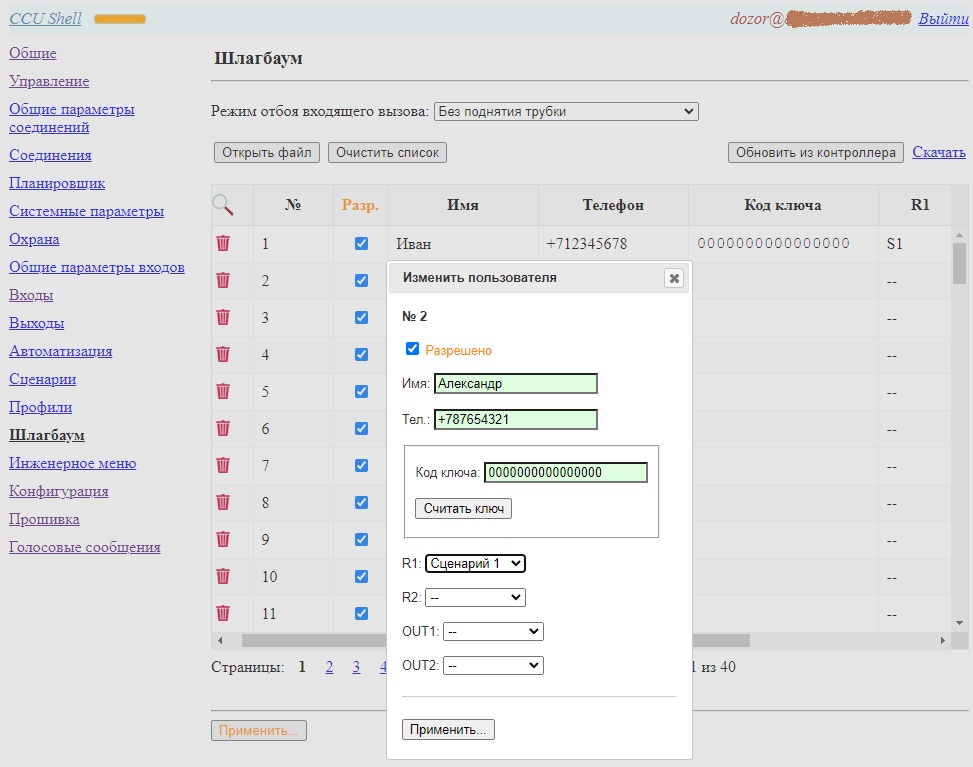

Внимание! Для контроллеров CCU422 web-версии используются следующие инструменты для программирования.

Порядок действий:

1) Подключить GSM контроллер к компьютеру через кабель USB - mini-USB.

2) Скачать CCU proxy, разархивировать и разместить содержимое архива в отдельной папке на рабочем столе.

3) Установить драйвер GSM контроллера CCU (при установке драйвера выбрать "установить из указанного места" и сослаться на скаченную папку с файлами). Можно посмотреть пример на видео, как устанавливается драйвер на ОС Windows-7. На ОС Windows-8 и Windows-10 драйвера устанавливаются автоматически из Интернета (после установки драйвера нужно выключить и подключить USB кабель GSM контроллера). При успешной установке драйвера загорается светодиод на плате GSM контроллера.

4) Выбрать и запустить из содержимого файл ccu_shell.bat При запуске автоматически открывается командная строка (черное окно) и окно браузера.

5) CCU422 по умолчанию логин: admin, пароль: password или password1

6) Внимательно изучить Инструкция CCU422_Web
