Извещатель пожарный дымовой точечный, 2-х проводный, индикация дежурного режима, напряжение питания по ШС 9-30 В, ток потребления в дежурном режиме 45 мкА, IP30, диапазон рабочих температур от -45 до +55 °С, 93х46 мм

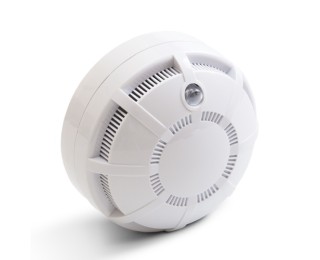

Извещатель пожарный ИП 212-45 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте
установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным.
Особенности:
- в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары, а также новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
- горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
- промигивание светодиода в дежурном режиме;
- удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
- корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС, выпускается в любой цветовой гамме по требованию заказчика;
- малые габаритные размеры и евродизайн корпуса.
Характеристики:
- инерционность срабатывания: не более 9 сек;
- допустимый уровень воздействия фоновой освещенности: 12000лк;
- допустимая скорость воздушного потока: до 10м/с;
- помехоустойчивость (по ГОСТ Р 53325):
– к наносекундным импульсам напряжения: 3 степень,
– к электростатическому разряду: 3 степень,
– к электромагнитному полю: 3 степень;
- способ защиты от поражения электрическим током: 3 класс.
Конструкция и принцип работы.
Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.
|
|
|
|
|
|
Схема подключения извещателя по 2-х проводному шлейфу:

Извещатель пожарный ИП 212-45 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство монтажа и простоту обслуживания извещателя. Съемная дымовая камера позволяет экономить время и обеспечивает удобство обслуживания извещателя.
Контактная база извещателя разработана на основе безвинтовых контактов, что экономит время монтажа и обеспечивает надежность электрического контакта.
Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.
Извещатель предназначен для круглосуточной и непрерывной работы со следующими приборами:
- ППК-2;
- «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
- ППКОП 0104065-20-1 "Сигнал-20";
- приборами Гранд Магистр;
- приборами Гранит;
- приборами ВЭРС;
- любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.
Вариант исполнения | Влагозащита | Сетка* | "Пятый контакт"** | ||
Розетка с круговыми контактами | + | + | + | + | + |
Розетка с круговыми контактами под винт | + | + | + | + | + |
Розетка для крепления на подвесной потолок | + | + | + | + | + |
Розетка для крепления на подвесной потолок под винт | + | + | + | + | + |
Примечание:
*сетка предназначена для дополнительной защиты от мелких насекомых; может устанавливаться как пластиковая,так и металлическая
** устанавливается одна из 3 опций либо УС-01,либо УС-02,либо "Пятый контакт".
Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших извещателей (один или два), применяется добавочный резистор или устройство согласования УС-01, установленное в розетку и содержащее резистор 820 Ом (под заказ любой) и контактную колодку.
Схемы подключения извещателей к приемно-контрольному прибору с использованием УС-01.
ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ "ПОЖАР" ДО 20 мА.
Также в розетке извещателя предусмотрено крепление для установки добавочного резистора -"ПЯТЫЙ КОНТАКТ".
Для самостоятельного крепления резистора необходимо:
1. Шайба 3 ГОСТ 10450 - 2 шт.
2. Винт самонарезающий ∅3 мм - 1 шт.
По требованию заказчика завод изготовитель устанавливает необходимую комплектацию в розетку извещателя.
Схемы подключения извещателей к приемно-контрольному прибору с использованием "Пятого контакта".
Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью устройства согласования УС-02, установленного в корпусе штатной розетки извещателя. Схема подключения извещателей в четырехпроводные шлейфы приемно-контрольного прибора с использованием УС-02 приведена ниже:
Примечание: ВУОС устанавливается по мере необходимости.
ИП 212-45 извещатель дымовой оптико-электронный характеристики
Извещатели (датчики) пожарные | |
Ток потребления в дежурном режиме | 0.045мА |
Чувствительность извещателя | 0.05-0.2дБ/м |
Напряжение питания | 9-30В |
Адресный | нет |
Автономный | нет |
Диапазон рабочих температур | от -45°С до +55°С |
Допустимая влажность воздуха | 93±3% |
Вес | 0.21кг |
Питание по шлейфу | да |
Класс защиты | IP30 |
Срок службы | 10 лет |
Тип монтажа При установке извещателей на перекрытия, необходимо руководствоваться требованиями СП5.13130.2009, в частности таблицей 13.3. При отсутствии возможности установки извещателей на перекрытии допускается их установка на тросах, а также стенах, колоннах и других несущих строительных конструкциях. При установке точечных извещателей на стенах их следует размещать в соответствии с указаниями приложения П свода правил СП5.13130 | потолочный |
