Хотите установить GSM сигнализацию на дачу? Не упустите важные моменты! Рассказываем, как самостоятельно установыить GSM сигнализацию
Решили установить GSM сигнализацию самостоятельно? Материал из этой статьи вам в помощь. Конечно мы не можем вам передать весь наш опыт, но ...
Отметим, что в этой статье мы будем рассматривать небольшой объект, например, установку сигнализации в квартиру или загородный дом.
Мы приложили много усилий для того, чтобы вам не пришлось тратить лишнее время.
*****
Итак, вы решили установить охранную сигнализацию на даче. Попробуем систематизировать, что именно вы должны знать:
1) Первое, что вам необходимо сделать - это нанести план вашего будущего монтажа на бумагу, желательно карандашом, т.к. такой чертеж легко исправить. Начертите общий план помещений на бумаге. При необходимости каждый этаж в отдельности. Обозначьте на плане двери и окна.
2) Определите, какие комнаты нуждаются в охране на ваш взгляд. Я могу вам подсказать, что комнаты, в которых нет окон, охранять большого смысла нет. Также нет необходимости и в охране ванной комнаты или туалета, даже если в этих комнатах есть окна. Объясню почему: такие комнаты не хранят в себе особо ценных предметов, но даже если злоумышленники все же проникли через такие помещения в дом, то прежде всего они не должны незамечено пройти в проходные и основные помещения.
3) Теперь давайте рассмотрим, какие датчики бывают и что они охраняют. Самыми традиционными датчиками для охраны помещения являются инфракрасные датчики движения, их еще называют ИК датчики, еще их путают с датчиками объемными. Инфракрасный датчик движения устанавливается в охраняемое помещение как правило в количестве 1 шт. Если помещение огромное, например, ангар, то устанавливается не один датчик на все помещение, а несколько, в зависимости от площади и объема помещения.
Еще довольно часто спрашивают:
– "А видит ли ИК датчик в полной темноте?"
– отвечаю - Да, видит.
– "А видит ли ИК датчик через стекло?"
– отвечаю - Нет, не видит.
– "А где лучше установить ИК датчик?", "А как определиться с местом его расположения?"
– Датчик ИК лучше устанавливать в углу комнаты, так как распределение ИК лучей будет полностью охватывать пространство помещения, исключая мертвые зоны. При выборе места расположения обратите внимание на следующие факторы:
1) на датчик не должен попадать прямой солнечный свет из окна комнаты;
2) рядом с датчиком не должны находиться провода высокого напряжения (не ближе 20см.);
3) рядом с датчиком или под ним не должны быть теплоносители - радиаторы отопления, электрические конвекторы и т.д.;
4) рядом с датчиком не должны находиться отверстия вентиляции.
Все эти факторы могут влиять на полноценную и надежную работу инфракрасных датчиков.
Теперь рассмотрим принцип работы электронной части датчика и принципы формирования тревожного сигнала. Существует несколько видов формирования тревожного сигнала. Самыми основными из них являются:
1) Формирование тревожного сигнала путем размыкания контактов шлейфа сигнализации - это самый традиционный способ передачи тревожного сигнала. Такой сигнал передается по трем или четырем проводам, в зависимости от количества датчиков в шлейфе.
2) Формирование тревожного сигнала путем изменения сопротивления в шлейфе. Этот способ применяется довольно редко. Например, когда заложены провода в ограниченном количестве или в старых системах охраны.
3) Адресное формирование цифрового сигнала. Этот вид передачи информации о тревоге всё чаще применяются в современных адресных системах охраны. Например, система "Болид".
4) Передача тревожного радиосигнала от радиодатчика. Такой способ применяется в случае отказа от проводов (например, в случае готового ремонта и окончательной отделки).
В нашей установке мы будем рассматривать первый и четвертый варианты. Обратите внимание на способы подключения проводных датчиков:

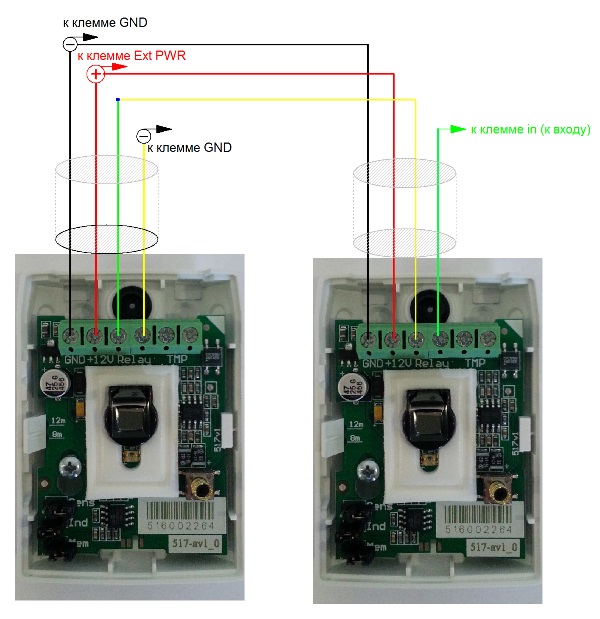

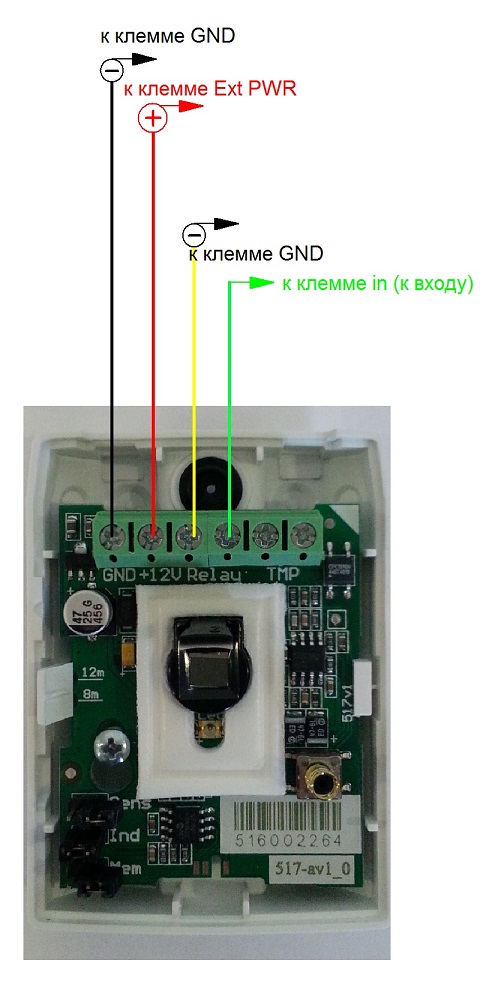

рис.1 Способы подключения проводных датчиков, например Астра-517 исп. Р c иммунитетом к животным до 20 кг.
рис.2 Способы подключения радиодатчиков, например к блоку Ладога БРШС-РК-485, который в свою очередь подключается к блоку CCU 825 через плату расширения E03.1.
Самая главная задача датчика охранять помещение, в котором он находиться, и не давать ложных срабатываний. Еще дам один совет, которым не стоит пренебрегать - по окончании монтажа, подключения и регулировки датчика, произведите его герметизацию прозрачным силиконовым герметиком. Это не даст возможности проникнуть внутрь корпуса датчика мелких насекомых (мошек, пауков и т.д.).
Теперь давайте рассмотрим датчик на открытие двери. Как правило, такой датчик не требует питания и от датчика до контроллера сигнализации используется всего два провода. Датчик также передает информацию о тревоге путем размыкания шлейфа. Если дверь открыта, то датчик активен, его контакты разомкнуты. Если дверь закрыта, то контакты датчика соединены вместе. Этот принцип реализован следующим способом: на подвижной части (т.е. на самой двери) устанавливается половинка герконового датчика с магнитом, а на неподвижную часть (т.е. на косяк двери) устанавливается половинка датчика с герконом. Таким образом, когда магнит находится рядом с герконом (т.е. дверь закрыта, и половинки датчика вместе), он создает магнитное поле вокруг электродов герконового датчика, которые автоматически притягиваются друг к другу. Существует большое множество герконовых датчиков. Это традиционные датчики для обычных дверей и датчики для металлических дверей - створок, а также датчики скрытой установки и конечно же беспроводные герконы, например, Ладога МК-РК...
