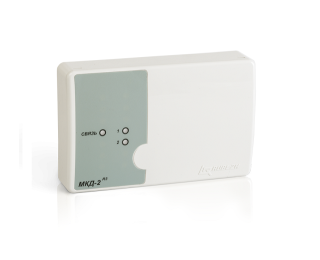

МКД-2 прот.R3 модуль контроля доступа
В наличии
11103.00
11 103.00 р.
Цена действительна на 22 декабря 2024 года
Модуль контроля доступа; напряжение питания 12 В, ток потребления до 60 мА; максимальная длина проводов ЛС модуля с исполнительным устройством до 10 м, максимальная длина проводов ЛС модуля со считывателем до 50 м; 2 подключаемых считывателя, 2 аналоговых ШС; диапазон рабочих температур от 0 до +55°С; 170х108х42 мм.
Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора Рубеж-2ОП прот. R3.
Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.
Модуль МКД-2 прот.R3 предназначен для:
- питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
- приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
- управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
- контроля прохода.
Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:
- если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
- если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».
На плате модуля расположены три светодиода, отвечающие за состояние модуля:
- Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
- 1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).
- Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Модуль МКД-2 прот. R3 совместим с биометрическими считывателями ТМ BioSmart.
Поддерживаются считыватели следующих моделей:
- BioSmart 5M
- BioSmart FS-80.
Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.
При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.
МКД-2 прот.R3 модуль контроля доступа характеристики
| Охранно-пожарные сигнализации | |
| Напряжение питания | 10-14В |
| Вес | 0.2 кг |
| Срок службы | 10 лет |
| Габаритные размеры | 170.00 х 108.00 х 42.00 |
