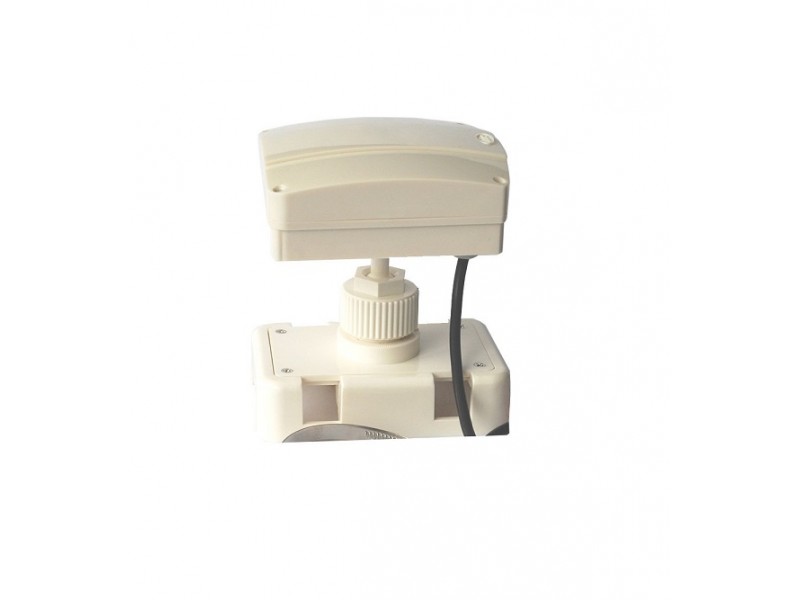

АГАТ-6-24 радиоволновый объемный извещатель

АГАТ-6-24 радиоволновый объемный извещатель
На складе 36500.00 36 500.00 р. Цена действительна на 05 июня 2023 года
Производитель: Юмирс

Код товара: АГАТ-6-24

 Извещатель охранный объемный радиоволновый, f-раб.24150±100 МГц, дальность зоны обнаружения 30 м, регулировка размеров зоны обнаружения, 1 тревожный выход (НЗ), RS-485, тампер, U-пит.9…36 В, I-потр.50 мА, IP54, t-раб.-40…+65°С, 130х130х120 мм

Изготавливается наряду с известной моделью АГАТ-6. Отличается конструктивными особенностями и применением современного микрополоскового антенного модуля диапазона частот 24,125 ГГц, не требующего регистрации при эксплуатации. Предназначен для охраны площадок и участков периметра. Объёмная зона обнаружения длиной до 30 метров.

Извещатель представляет собой автоматический однопозиционный радиолокатор для обнаружения движения человека (пересечения охраняемой зоны) и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или в помещениях.

Рабочая частота 24150 ± 100 МГц.

Особенности:

Извещатель разработан в соответствии с концепцией “Digilon™”. Технология “Digilon™” использует полностью цифровой подход, вся информация от объекта преобразуется с высоким разрешением в цифровой код и обрабатывается микроконтроллером в цифровом виде.

- частотный диапазон, не требующий согласования при эксплуатации с контролирующими органами ГКРЧ;

- hi-tech антенные модули высокого качества и стабильности параметров;

- низкая чувствительность к различным электромагнитным помехам (радио станции, мобильные телефоны, линии электропередач и т.д.);

- внешний прибор контроля с упрощенным меню;

- автоматическая адаптация к погодным условиям (дождь, снег, влажность);

- высокая помехоустойчивость, обусловленная частотным диапазоном 24 ГГц и цифровой фильтрацией;

- высокостабильный цифровой модуль СВЧ с линейной частотной модуляцией генератора.


Конструктивно извещатель выполнен в виде одного блока приемопередающего. Блок приемо-передающий имеет пылевлагозащищенный, ударопрочный пластиковый корпус со степенью защиты IP54. Для крепления извещателя используется пластиковый кронштейн с шарнирным юстировочным узлом.

Извещатель обеспечивает дифференцированное по дальности обнаружение человека, движущегося в положении «в рост» или «согнувшись», в ЗО условно разбитой на 8 подзон (длина подзоны №1 2,5 м, длина подзон №2- №8 5 м) и выдает тревожное извещение по интерфейсу RS-485 с указанием соответствующей подзоны. Допускается отображение тревожного сообщения по двум соседним подзонам, если нарушитель находится на границе подзон.


Извещатель обеспечивает непрерывную круглосуточную работу, сохраняет работоспособность и не выдает извещение о тревоге при:

- воздействии осадков в виде дождя и снега интенсивностью до 40 мм/ч;

- воздействии солнечной тепловой радиации;

- воздействии ветра со скоростью до 30 м/с;

- высоте неровностей на участке не более 0,3 м;

- высоте травяного покрова не более 0,3 м;

- высоте снежного покрова не более 0,5 м.

Устойчивость извещателя обеспечивает отсутствие ложной тревоги при раздельном воздействии следующих источников помех:

- импульсных помех по цепям питания и шлейфа сигнализации по методу УК 1 с характеристиками для второй степени жесткости, по методу УК 2 – второй степени жесткости по ГОСТ Р 50009 и по пп.12, 13 ГОСТ Р 51699;

- радиочастотных электромагнитных полей по методу УИ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009 и по п.10 ГОСТ Р 51699;

- электростатических разрядов по методу УЭ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009 и по п.9 ГОСТ Р 51699;

- при перемещении в зоне обнаружения птиц и мелких животных с линейными размерами не более 0,3 м;

Извещатель обеспечивает регулирование и отображение всех параметров и сигналов при помощи программы настройки, работающей на ПК или ПН по интерфейсу RS-485.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 10 до 36 В при амплитуде пульсаций не более 0,03 В.

Извещатель соответствует виду климатического исполнения У1 по ГОСТ 15150 при температуре от 233 до 338 К (от минус 40 до плюс 65°С) и относительной влажности воздуха до (100-3) % при температуре 298 К (+ 25°С).

 Извещатель охранный объемный радиоволновый, f-раб.24150±100 МГц, дальность зоны обнаружения 30 м, регулировка размеров зоны обнаружения, 1 тревожный выход (НЗ), RS-485, тампер, U-пит.9…36 В, I-потр.50 мА, IP54, t-раб.-40…+65°С, 130х130х120 мм

Пример установки:


АГАТ-6-24 радиоволновый объемный извещатель характеристики

Датчики охраны периметра
Выходной интерфейс RS485
Коммутируемое напряжение выходных реле 72 В
Коммутируемый ток 0.1 А
Максимальная ширина, м 18
Обнаруживаемая скорость движения, м/сек 0.3…10
Протяженность зоны обнаружения 2.5…30 м
Рабочая частота 24150±100 МГц
Тампер есть
Тип извещателя 4-х проводный
Тип контактов нормально-замкнутые
Ток потребления, мА не более 50
Время технической готовности 30 сек
Длительность извещения о тревоге 10 сек
Напряжение питания 9…36 В
Диапазон рабочих температур -40…+65
Степень защиты IP54
Габаритные размеры 130.00 х 130.00 х 120.00
