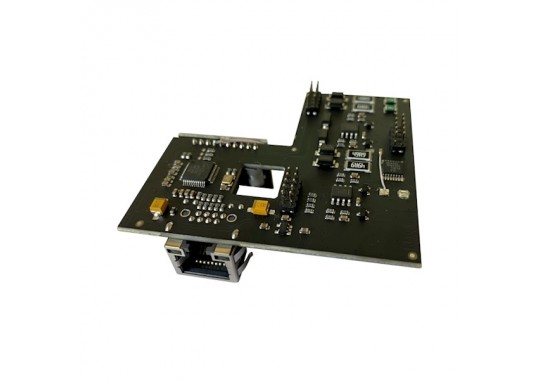

Плата расширения E09.1 (Ethernet, RS-485, 4 токовых входа, беспроводные устройства Риэлта) для контроллеров CCU825

• Интерфейс Ethernet (10/100 Мбит)
• Интерфейс RS-485
• Подключение к CCU.SU, CCU Relay, GuardTracker через Ethernet
• Подключение блока расширения Риэлта БРШС-РК-485 для беспроводных устройств
• Организация сквозного канала для удаленного считвания счетчиков энергии
• Дополнительные 4 токовых входа (12 в сумме)
• Поддерживается контроллерами CCU825 с аппаратной версией 18.00 и выше
• Совместима со всеми типами корпусов с отверстием под RJ-45
• Возможна самостоятельная установка при условии приобретения корпуса с отверстием под RJ-45

Обратите внимание! Плата расширенгия E09.1 подходит только для контроллеров CCU825 в корпусе с отверстием под RJ-45. Однако вы можете самостоятельно доработать корпус по схеме, расположенной ниже.

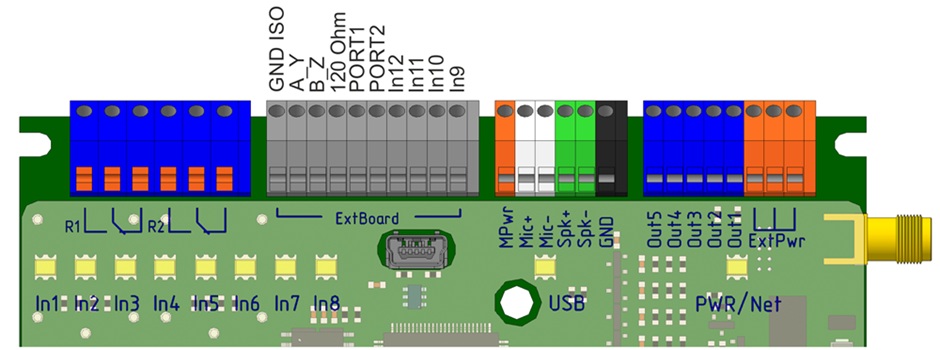

Назначение клемм колодки платы расширения E09.1

Для подключения терминального резистора 120 Ом достаточно установить перемычку между клеммами 8-7 (B_Z и 120 Ohm) колодки платы расширения.

Порты PORT1 и PORT2 предназначены для питания токовых датчиков и дают возможность подключения датчиков к контроллеру без дополнительного источника питания. Каждый порт имеет самовосстанавливающуюся защиту от короткого замыкания. Максимальный ток потребления каждого порта составляет 50 мА. К каждому порту питания может быть подключено 2 датчика. Датчик может быть запитан от порта, если его минимальное напряжение питания не превышает 12 В. Также возможно подключение датчиков с использованием дополнительного источника питания.

Возможные режимы интерфейса RS-485:

• Радиорасширение Риэлта

Подключение блока расширения Риэлта БРШС-РК-485.

• Сквозной канал

Организация сквозного канала по TCP.

• Modbus RTU GuardTracker (устаревшая функция)

Проводное подключение к пультовой программе GuardTracker.
