Рубеж-БИУ блок индикации
На складе
1625516255.00.
16 255.00 р.
Цена действительна на 26 апреля 2024 года
Напряжение питания 10-28 В; потребляемая мощность до 7 Вт; 50 светодиодных индикаторов контроля зон и устройств на странице; 5 страниц; до 250 контролируемых зон и устройств для управления; диапазон рабочих температур от 0 до +55°С; 200х160х50 мм.

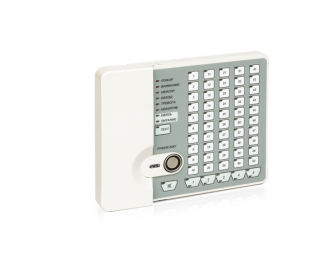

Блок индикации и управления «Рубеж-БИУ» предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы охранно-пожарной сигнализации и пожаротушения на встроенном светодиодном табло, а также ручного управления пожарными и охранными зонами адресной системы тм Рубеж.
Основные функции блока индикации и управления:
- прием сигналов от приемно-контрольных приборов;
- трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
- светодиодная индикация состояния системы и режимов работы;
- звуковая сигнализация режимов работы; управление охранно-пожарными зонами;управление исполнительными устройствами.
Блок индикации и управления обменивается информацией с приемно-контрольными приборами по интерфейсу RS-485. Наличие обмена прибор показывает на индикаторе СВЯЗЬ. При пропадании связи приемно-контрольных приборов с Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек зеленым цветом с частотой 0,5 Гц. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает. При несоответствии конфигурации приемно-контрольного прибора и конфигурации Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек желтым цветом с частотой 0,5 Гц.
Питание блока – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Блок контролирует питание по каждому из вводов и выводит информацию на индикатор «ПИТАНИЕ».
Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон или исполнительным устройствам.
Состояние пожарной зоны отображается светодиодным индикатором следующим образом:
- Зона не запрограммирована – не светится;
- Норма – светится зеленым;
- Пожар – светится красным при получении события «Пожар»;
- Неисправность/потеря связи – Мигает с частотой 1 Гц желтым при обнаружении неисправности или потере связи;
- Внимание – мигает красным с частотой 1 Гц;
- Зона обойдена – светится желтым.
Состояние охранной зоны отображается светодиодным индикатором следующим образом:
- Зона не запрограммирована – не светится;
- Норма, снята с охраны – светится желтым, когда зоны сняты с охраны;
- Норма, поставлена на охрану – Светится зеленым, когда зоны на охране;
- Нарушение зоны – мигает красным с частотой 2 Гц;
- Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи;
- Отсчёт задержки на вход/выход - мигает зеленым с частотой 1 Гц.
Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:
- Отключен (дежурный режим) – зеленый ;
- Включен (режим тревоги) – красный ;
- Неисправность – желтый.
- В случае привязки к индикатору исполнительного устройства цвет при различном состоянии устройства может быть выбран любой из трех доступных – зеленый, красный, желтый.
Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы.
Максимальное число контролируемых зон (устройств) – 250.
БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.
БИ информирует о поступлении нового события миганием индикацией страницы.
Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация.
При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния.
В работе с БИУ используются два набора электронных ключей (до восьми ключей в каждом).
Ключи одного набора используются для блокирования/разблокирования кнопок управления зонами клавиатуры БИУ, другого – для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов. Сброс данных сигналов может производиться при заблокированной клавиатуре.
Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.
Блок индикации и управления имеет следующие светодиодные индикаторы состояния системы и режима работы Рубеж-БИУ:
- ПОЖАР - красный индикатор - светится при получении события «Пожар».
- ВНИМАНИЕ - красный индикатор - светится при получении события «Внимание».
- НЕИСПРАВНОСТЬ - желтый индикатор - светится при обнаружении неисправности или потере связи.
- ОБХОД - желтый индикатор - Светится, если зона обойдена.
- ТРЕВОГА - красный индикатор - Включается (светится постоянно) при нарушении оставленной на охрану охранной зоны.
- НЕВЗЯТИЕ - желтый индикатор - Включается (светится постоянно) при неудачной постановке на охрану охранной зоны.
- СВЯЗЬ - зеленый индикатор - Светится при наличии связи со всеми контролируемыми приборами. Мигает при потере связи с частью контролируемых приборов. Погашен при потере связи со всеми приборами.
- ПИТАНИЕ - зеленый индикатор - Постоянно горит при наличии напряжения на каждом из двух вводов питания. Мигает при наличии напряжения только на одном из выводов.
- ТЕСТ - желтый индикатор - Светится при нажатии кнопки «ТЕСТ».
- ЗВУК ОТКЛЮЧЕН - желтый индикатор - Светится при отключении звука. Автоматически включается при новом тревожном сообщении.
- Индикатор состояния страницы - 3-х цветный индикатор - Показывает наихудшее состояние зон на текущей странице.
- Индикатор выбранной страницы - синий индикатор - Светится на активной странице. Мигает на страницах с новыми событиями.
- Конфигурация прибора, т.е. задание адреса прибора в системе, скорости обмена и зон контроля и управления, выполняется с компьютера с помощью ПО «FireSec 3 Администратор». Адрес прибора и скорость обмена задаются только через USB интерфейс. База данных загружается в прибор с помощью интерфейсов USB или RS-485.
При конфигурировании в блок записывается информация о зонах и устройствах объекта или его части, контролируемых блоком индикации и управления Рубеж-БИУ.
Рубеж-БИУ блок индикации характеристики
| Оповещатели | |
| Тип оповещателя | блок индикации |
| Напряжение питания | 10 - 28 В |
| Потребляемая мощность | 7 Вт |
| Материал корпуса | пластик |
| Диапазон рабочих температур | от -5°С до +55°С |
| Интерфейс подключаемых приборов | RS-485 |
| Тип монтажа | навесной |
| Звуковой сигнализатор | есть |
| Световая индикация | есть |
| Габаритные размеры | 200.00 х 160.00 х 50.00 |
