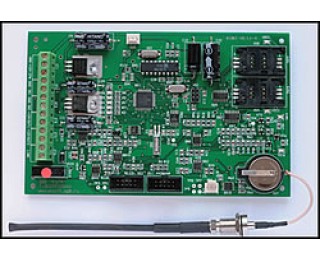

Контакт-GSM-5-RT1 плата процессорная

“Контакт GSM -5- RT 1” предназначен для приема сигналов от охранных панелей любых иностранных и отечественных производителей и последующей передачи на пульт централизованного наблюдения охранного предприятия по различным каналам связи.

1. Охранные панели любых иностранных и отечественных производителей, оборудованные проводным коммуникатором и поддерживающие протоколы Ademco Contact ID или протокол 4+2. Например : ISECO CADDX, C-Nord Hunter, Paradox, Visonic Powermax, Pyronix Matrix, DSC и т. д.
2. Провод, связывающий проводной коммуникатор охранной панели с входом эмулятора телефонной линии “Контакт GSM -5- RT 1”.
3. Принципиальная схема работы прибора “Контакт GSM -5- RT 1”.
4. Эмулятор телефонной линии.
5. Аналогово-цифровой преобразователь – преобразует аналоговые сигналы, поступающие от охранных панелей в цифровую информацию.
6. Журнал событий, содержащийся во Flash памяти на 65535 записей, сохраняет абсолютно все события, передающиеся охранной панелью через коммуникатор.
7. Проводной коммуникатор читает информацию из Flash памяти и передает на пульт централизованного наблюдения через городскую телефонную сеть в протоколе Ademco Contact ID.
8. GSM модем читает информацию из Flash памяти и передает на пульт централизованного наблюдения через GSM или GPRS.
9. Две SIM карты различных сотовых операторов, если нет связи через основного сотового оператора, то связь будет установлена через резервного.
10. Передача информации в протоколе Ademco ContactID через GPRS / Internet:

• объект всегда находится на связи;
• 100% контроль канала связи с объектом;
• Время прохождения сигнала с объекта меньше 1 секунды!

11. Передача в протоколе Ademco ContactID через цифровой канал сети GSM.
12. Передача информации в протоколе Ademco ContactID через городскую телефонную сеть.
13. Сеть Internet.
14. Мониторинговая станция для GSM сети.
15. Мониторинговая станция для проводной телефонной линии.
16. Компьютер с программным обеспечением для представления информации в удобном для пользователя виде.

Кроме вышеперечисленного оборудования на приборе установлены два дополнительных охранных шлефа и два открытых коллектора.
“Контакт GSM -5- RT 1” – это уникальный прибор, пока не имеющий аналогов среди иностранных производителей, а также среди отечественных производителей. Он сочетает в себе высокие технологии современности и в тоже время совместим практически с любым оборудованием, разработанным за последние пятнадцать лет.

Основной уникальный принцип, реализованный в “Контакт GSM -5- RT 1” это преобразование аналоговых сигналов поступающих от объектовых охранных панелей в цифровое представление непосредственно на объекте, а затем передача по различным каналам связи на пульт уже цифрового сигнала!

Теперь, с появлением “Контакт GSM -5- RT 1”, можно подключить на пульт ЛЮБОЙ прибор, обладающий проводным коммуникатором с поддержкой протоколов Ademco ContactID или протокола 4+2.

Многие приборы пытаются передавать через сеть GSM аналоговый сигнал, что является непростительной ошибкой для любого оборудования, так как аналоговый протокол Ademco ContactID абсолютно не приспособлен для передачи через сотовую сеть. Такой способ передачи влечет за собой либо высокие затраты денег на сотовую связь, либо непрохождение сигнала с объекта. Выход очевиден: преобразовать аналоговый сигнал в цифровой прямо на объекте и передать на пульт через сеть GSM непосредственно цифру, именно данную задачу и решает “Контакт GSM -5- RT 1”.

Схема подключения и работы прибора “Контакт GSM -5- RT 1”:

На объекте, где уже установлена охранная панель, например CADD, устанавливаем “Контакт GSM -5- RT 1”.

Подключает выход коммуникатора CADDX к разъему эмулятора телефонной линии “Контакт GSM -5- RT 1”.

Устанавливаем две или одну SIM карту в “Контакт GSM -5- RT 1”, в зависимости от того используется или нет резервный сотовый оператор.

Если на объекте есть телефонная линия, то подключаем к “Контакт GSM -5- RT 1” телефонную линию, если телефонной линии нет, то просто ее не используем.

Настраиваем порядок соединения “Контакт GSM -5- RT 1” с пультом централизованной охраны, порядок может быть любым, в зависимости от выбранной тактики охраны, например такой:

• Первая попытка передать через сотовую сеть Megafon по GPRS – время доставки сообщения меньше секунды.
• Вторая попытка передать через сотовую сеть MTS по GPRS – время доставки сообщения меньше секунды.
• Третья попытка передать через цифровой канал Megafon.
• Четвертая попытка передать через цифровой канал MTS.

Пятая попытка передать через городскую телефонную сеть.
Количество попыток передачи и порядок следования может быть произвольным, все зависит от тактики охраны объекта, выбранной охранным предприятием.
Теперь любое сообщение, сгенерированное охранной панелью CADD, поступит через эмулятор телефонной линии на “Контакт GSM -5- RT 1”, а затем произойдет преобразование аналогового сигнала, полученного от CADD, в цифровое представление. Полученное таким образом цифровое сообщение сохранится в журнале событий, расположенном во Flash памяти. Затем сообщение передастся либо через GPRS Megafo, либо через GPRS MT, либо через цифровой канал Megafo, либо через цифровой канал MT, либо через городскую телефонную сеть, в зависимости от настроек.
Cовместно с “Контакт GSM -5- RT 1” можно использовать любого оператора сотовой связи, поддерживающего GPRS или/и цифровой канал передачи данных.
