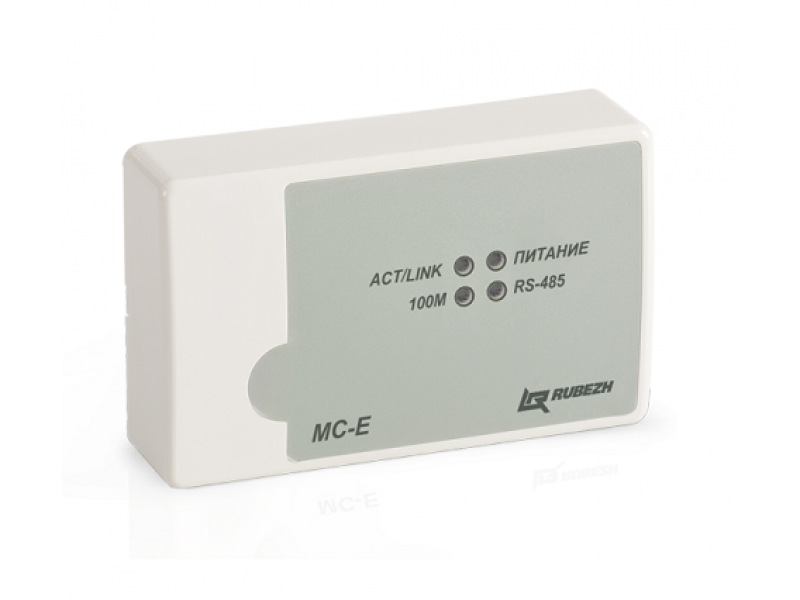

МС-E модуль сопряжения

МС-E модуль сопряжения
На складе 8350.00 8 350.00 р. Цена действительна на 30 сентября 2022 года
Производитель: Рубеж

1 х RS-485, 1 х Ethernet; напряжение питания от 10 до 57 В; максимальный потребляемый ток в дежурном режиме: при 12 В до 0,2 А, при 24 В до 0,1 А; диапазон рабочих температур: от 0 до +40°С; 125х78х37 мм.

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R3, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.

Модуль сопряжения МС-Е обеспечивает:
  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
  • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
  • светодиодную индикацию наличия связи приборов с компьютером.
Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Параметры работы по Ethernet-каналу:
  • скорость передачи – 100 Мбит/с
  • режим передачи данных – full-duplex
  • используемый протокол – UDP
  • максимальное количество ПК для одновременного мониторинга системы, не более двух
Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек;
Время технической готовности МС-Е к работе после подключения – не более 3 секунд.
На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.

Светодиодный индикатор «ПИТАНИЕ»:
  • Светит непрерывно при наличии питания;
  • Погашен при отсутствие питания.
Светодиодный индикатор «RS-485»:
  • Мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование);
  • Погашен при отсутствии конфигурации;
  • Трехкратное мигание при включении устройства.
Светодиодный индикатор «ACT/LINK»:
  • Мигает при обмене, наличии связи по Ethernet-каналу;
  • Погашен при отсутствии связи.
Светодиодный индикатор «100М»:
  • Светит непрерывно при скорости обмена – 100 Мбит.

МС-E модуль сопряжения характеристики

Охранно-пожарные сигнализации
Длина линии связи RS-485: 1000м
Тип прибора адресный
Напряжение питания от внешнего источника от 10 до 28В или от PoE
Диапазон рабочих температур от 0°С до +40°С
Срок службы 10 лет
Габаритные размеры 125.00 х 78.00 х 37.00
