ИП 212-87 Извещатель оптико-электронный

Поставка в течении дня

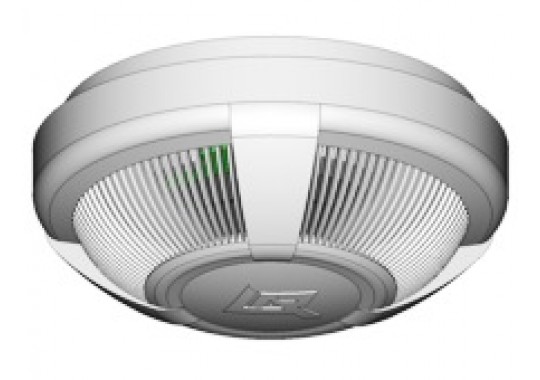

ИП 212-87 Извещатель оптико-электронный
На складе 503.00 503.00 р. Цена действительна на 17 января 2022 года
Производитель: Рубеж

Микропроцессорный дымовой оптико-электронный извещатель серии «Шатер» с визуальной индикацией состояния извещателя, евродизайном корпуса и безвинтовыми контактами.

Назначение.
Извещатель пожарный ИП 212-87 представляет собой оптико-электронное  устройство, осуществляющее сигнализацию о появлении дыма в месте  установки. При этом уменьшается внутреннее сопротивление извещателя и  свечение оптического индикатора становится постоянным.

Особенности:
Сменная дымовая камера ускоряет и упрощает процесс очистки;
в извещателе применена уникальная микросхема собственной разработки,  осуществляющая микропроцессорную обработку сигнала, что максимально  снижает вероятность ложных срабатываний;
новый улучшенный алгоритм  автоматической компенсации запыленности обеспечивает корректную работу  при высоком уровне запыления, повышает помехозащищенность и позволяет  исключить ложные срабатывания;
шесть режимов оптической индикации  дежурный, пожар, предварительное запыление, критическое запыление,  неисправность оптопары и недостаточное напряжение питания, максимально  упрощают задачу обслуживания извещателя;
увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма;
тестирование извещателя осуществляется через технологическое отверстие, специальным  тестирующим устройством, что обеспечивает полную проверку  функционирования извещателя, включая работу оптического канала;
корпус извещателя изготовлен из ударопрочного и износостойкого материала  высокого качества АБС, выпускается в любой цветовой гамме по требованию  заказчика;
эстетичный внешний вид, малые габаритные размеры и пластик высокого качества АБС.

Характеристики:

инерционность срабатывания: не более 5 сек;
допустимый уровень воздействия фоновой освещенности: 12000лк;
допустимая скорость воздушного потока: до 10 м/с;
помехоустойчивость (по ГОСТ Р 53325):
-к наносекундным импульсам напряжения: 3 степень,
-к электростатическому разряду: 3 степень,
-к электромагнитному полю: 3 степень;
способ защиты от поражения электрическим током: 3 класс.

 Конструкция и принцип работы.
Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному  шлейфу сигнализации (ШС) и сопровождается включением оптического  индикатора при срабатывании извещателя.

Состояние индикатора
Индикация
Режим "Пожар"
Постоянное свечение оптического индикатора
Дежурный режим
Однократная вспышка индикатора с периодом повторения 3 с
Предварительное запыление
Двукратная вспышка с периодом повторения 3 с
Критическое запыление
Трехкратная вспышка с периодом повторения 3 с
Неисправность оптопары
Четырехкратная вспышка с периодом повторения 3 с
Недостаточное напряжение питания
Пятикратная вспышка с периодом повторения 6 с

Схема подключения извещателя по 2-х проводному шлейфу.

Извещатель пожарный ИП 212-87 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство монтажа и простоту обслуживания извещателя. Съемная дымовая камера позволяет экономить время и обеспечивает удобство обслуживания извещателя.
Контактная база извещателя разработана на основе безвинтовых контактов, что экономит время монтажа и обеспечивает надежность электрического контакта. Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.

Извещатель ИП 212-87 предназначен для круглосуточной и непрерывной работы со следующими приборами:
ППК-2;
«Нота», «Сигнал-ВК», «Радуга», «Луч»;
ППКОП 0104065-20-1 "Сигнал-20";
приборами Гранд Магистр;
приборами Гранит;
приборами ВЭРС;
любыми другими приемно-контрольными приборами как российского, так и импортного производства, обеспечивающими напряжение питания в шлейфе  сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в  прямой полярности до величины не более 500 Ом.

Предусмотрена специальная модификация встроенного в розетку извещателя монтажного кольца для установки извещателя ИП 212-87 в подвесной потолок.
ТАБЛИЦА ИСПОЛНЕНИЙ ИЗВЕЩАТЕЛЯ ИП 212-87

Вариант исполнения Влагозащита УС-01* "Пятый контакт"* УС-02*
Розетка с круговыми контактами + + + + +
Розетка с круговыми контактами под винт + + + + +
Розетка для крепления на подвесной потолок + + + + +
Розетка для крепления на подвесной потолок под винт + + + + +

Примечание:
* устанавливается одна из 3 опций либо УС-01,либо УС-02,либо "Пятый контакт"

Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших извещателей (один или два), применяется добавочный резистор или устройство согласования УС-01, установленное в розетку и содержащее резистор 820 Ом (под заказ любой) и контактную колодку.

Схемы подключения извещателей к приемно-контрольному прибору с использованием УС-01:

ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ "ПОЖАР" ДО 20 мА.

Также в розетке извещателя предусмотрено крепление для установки добавочного резистора -"ПЯТЫЙ КОНТАКТ"
Для самостоятельного крепления резистора необходимо:
1.Шайба 3 ГОСТ 10450 - 2 шт.
2.Винт самонарезающий ∅3 мм - 1 шт.

По требованию заказчика завод изготовитель устанавливает необходимую комплектацию в розетку извещателя.

Схемы подключения извещателей к приемно-контрольному прибору с использованием "Пятого контакта"

Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью устройства согласования УС-02, установленного в корпусе штатной розетки извещателя. Схема подключения извещателей в четырехпроводные шлейфы приемно-контрольного прибора с использованием УС-02 приведена ниже:

Примечание:ВУОС устанавливается по мере необходимости.

ИП 212-87 Извещатель оптико-электронный характеристики

Извещатели (датчики) пожарные
Ток потребления в дежурном режиме 0.095мА
Чувствительность извещателя 0.05-0.2дБ/м
Напряжение питания 9-27В
Адресный нет
Автономный нет
Диапазон рабочих температур от -25°С до +55°С
Допустимая влажность воздуха 93±3%
Вес 0.21кг
Класс защиты IP30
Срок службы 10 лет
