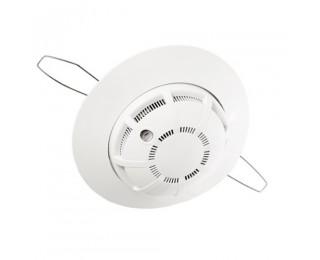

Современный дымовой оптико-электронный извещатель серии «Марко» с визуальной индикацией состояния извещателя, евродизайном корпуса и безвинтовыми контактами. Предназначен для установки в подвесной потолок.
Назначение.
Извещатель пожарный ИП 212-45 Марко представляет собой оптико-электронное
устройство, осуществляющее сигнализацию о появлении дыма в месте
установки. При этом уменьшается внутреннее сопротивление извещателя и
свечение оптического индикатора становится постоянным.
Особенности:
в извещателе применена уникальная микросхема собственной разработки,
осуществляющая цифровую обработку сигналов оптопары, а также новый
улучшенный алгоритм компенсации запыленности, повышающий
помехозащищенность и позволяющий исключить ложные срабатывания;
горизонтальный и вертикальный дымозаход обеспечивают оперативность
срабатывания извещателя при появлении первых признаков дыма;
промигивание светодиода в дежурном режиме;
удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
корпус извещателя изготовлен из ударопрочного и износостойкого
материала АБС, выпускается в любой цветовой гамме по требованию
заказчика;
малые габаритные размеры и евродизайн корпуса;
Характеристики:
инерционность срабатывания: не более 9 сек;
допустимый уровень воздействия фоновой освещенности: 12000лк;
допустимая скорость воздушного потока: до 10 м/с;
помехоустойчивость (по ГОСТ Р 53325):
-к наносекундным импульсам напряжения: 3 степень,
-к электростатическому разряду: 3 степень,
-к электромагнитному полю: 3 степень;
способ защиты от поражения электрическим током: 3 класс.
Конструкция и принцип работы.
Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.
|
|
|
|
|
|
Схема подключения извещателя по 2-х проводному шлейфу:

Извещатель пожарный ИП 212-45 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство монтажа и простоту обслуживания извещателя. Съемная дымовая камера позволяет экономить время и обеспечивает удобство обслуживания извещателя.
Контактная база извещателя разработана на основе безвинтовых контактов, что экономит время монтажа и обеспечивает надежность электрического контакта.
Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.
Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы со следующими приборами:
ППК-2;
«Нота», «Сигнал-ВК», «Радуга» , «Луч»;
ППКОП 0104065-20-1 "Сигнал-20";
приборами Гранд Магистр;
приборами Гранит;
приборами ВЭРС;
любыми другими приемно-контрольными приборами, обеспечивающими
напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и
воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения
внутреннего сопротивления извещателя в прямой полярности до величины не
более 1 кОм.
Вариант исполнения | Влагозащита | Сетка* | "Пятый контакт"** | ||
Розетка с круговыми контактами | + | + | + | + | + |
Розетка с круговыми контактами под винт | + | + | + | + | + |
Розетка для крепления на подвесной потолок | + | + | + | + | + |
Розетка для крепления на подвесной потолок под винт | + | + | + | + | + |
Примечание:
*сетка предназначена для дополнительной защиты от мелких насекомых; может устанавливаться как пластиковая,так и металлическая
** устанавливается одна из 3 опций либо УС-01,либо УС-02,либо "Пятый контакт"
Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших извещателей (один или два), применяется добавочный резистор или устройство согласования УС-01, установленное в розетку и содержащее резистор 820 Ом (под заказ любой) и контактную колодку.
Схемы подключения извещателей к приемно-контрольному прибору с использованием УС-01
ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ "ПОЖАР" ДО 20 мА.
Также в розетке извещателя предусмотрено крепление для установки добавочного резистора -"ПЯТЫЙ КОНТАКТ"
Для самостоятельного крепления резистора необходимо:
1.Шайба 3 ГОСТ 10450 - 2 шт.
2.Винт самонарезающий ∅3 мм - 1 шт.
По требованию заказчика завод изготовитель устанавливает необходимую комплектацию в розетку извещателя.
Схемы подключения извещателей к приемно-контрольному прибору с использованием "Пятого контакта"
Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью устройства согласования УС-02, установленного в корпусе штатной розетки извещателя. Схема подключения извещателей в четырехпроводные шлейфы приемно-контрольного прибора с использованием УС-02 приведена ниже:
Примечание: ВУОС устанавливается по мере необходимости.
ИП 212-45 Марко извещатель дымовой для установки в подвесной потолок характеристики
Извещатели (датчики) пожарные | |
Ток потребления в дежурном режиме | 0.045мА |
Чувствительность извещателя | 0.05-0.2дБ/м |
Напряжение питания | 9-30В |
Адресный | нет |
Автономный | нет |
Диапазон рабочих температур | от -45°С до +55°С |
Допустимая влажность воздуха | 93±3% |
Вес | 0.21кг |
Питание по шлейфу | да |
Класс защиты | IP30 |
Срок службы | 10 лет |
