ИМПУЛЬС-мини 1/250Н (старое название ИМПУЛЬС-мини 1М/250) извещатель охранный линейный проводноволновой

Извещатель предназначен для контроля охраняемых рубежей с поворотами и перепадами по высоте, а также на пересеченной местности и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения, может создавать однофланговую объемную зону обнаружения протяженностью от 5 до 250 м. В качестве чувствительного элемента используется неизлучающая проводная радиоволновая направляющая система.

Особенности:

• Повышенная устойчивость к воздействию мелких животных и птиц.
• Усиленная грозозащита блоков.
• Новые корпуса с улучшенной защитой от влаги.
• Не требует сезонных регулировок.

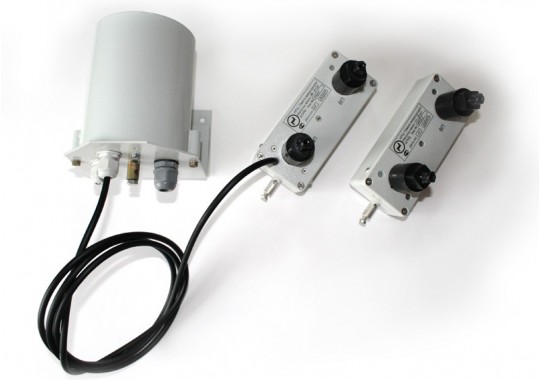

Извещатель ИМПУЛЬС-МИНИ-1/250H состоит из Передающего блока, Приемного блока и блока Подключения и Управления (БПУ). Передающий и приемный блоки устанавливаются на противоположных концах двухпроводного чувствительного элемента. Причем к БПУ подключается только приемный блок, а передающий блок подключается к проводам чувствительного элемента и заземлителю.

Извещатель может применяться:

• для установки на неподготовленной пересеченной местности (приземный вариант);

• для прикрытия верха (в «козырьковом» варианте);
• для перекрытия полотна различных заграждений (металл, дерево, кирпич, железобетон).

Формирование зоны обнаружения:

• в верхней части заграждения – козырьковый вариант с любым углом наклона, при этом верхний и нижний провода закрепляются на диэлектрических консолях (КМЧ1, КМЧ2). Заграждение может быть выполнено из любого материала, а угол наклона консолей («козырька») можно оперативно менять;

• вдоль заграждения (стены здания или сооружения) для контроля пролома, перелаза и подкопа, при этом верхний провод закрепляется на диэлектрических консолях (КМЧ3), а нижний провод на 5…10 см заглубляется в землю;
• вдоль поверхности земли, при этом верхний провод закрепляется на диэлектрических опорах (КМЧ4), а нижний провод на 5…10 см заглубляется в землю. В случае, когда на охраняемом рубеже имеются диэлектрические (электропроводные) столбы верхний провод чувствительного элемента можно закреплять на консолях КМЧ1 (КМЧ2), монтируемых на имеющиеся столбы.

Выдача сигналов "ТРЕВОГА" (размыкание нормально замкнутых "сухих контактов") происходит при попытках преодоления нарушителем зоны обнаружения, при замыкании и обрыве антенных проводов, при отключении питания.

Модификация Н: Питание постоянным напряжением от 20 до 36 В.

Примеры установки:
