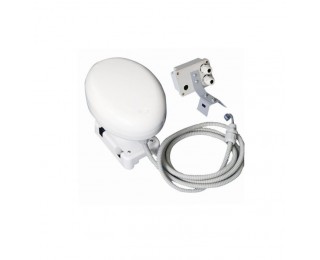

АГАТ-24-40 радиоволновый однопозиционный объемный извещатель
На складе
6510065100.00.
65 100.00 р.
Цена действительна на 24 апреля 2024 года
Извещатель охранный радиоволновый, рабочая частота .24125±125 МГц, дальность зоны обнаружения 40 м, ширина зоны обнаружения "площадь" - 20 м/"штора"- 3.5 м, 1 тревожный выход (НЗ), RS-485, тампер, напряжение питания 9-36 В, ток потребления 50 мА, IP54, диапазон рабочих температур от -40 до +65 °С, 210х140х120 мм
Извещатель представляет собой автоматический однопозиционный радиолокатор для обнаружения движения человека (пересечения охраняемой зоны) и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или помещениях.
Извещатель имеет два варианта применения для охраны:
- вариант «площадь» обеспечивает оптимальные характеристики для обнаружения человека, двигающегося перпендикулярно плоскости ЗО;
- вариант «штора» оптимизирован для обнаружения человека, двигающегося в плоскости ЗО в тангенциальном направлении.
Особенности:
Конструктивной особенностью, обеспечивающей оригинальные функциональные свойства извещателя, является очень узкая диаграмма направленности антенны в плоскости, перпендикулярной оси корпуса приёмопередатчика. Эта особенность при соответствующей установке обеспечивает повышенную устойчивость к движущимся предметам в непосредственной близости от оси ЗО.
- частотный диапазон, не требующий согласования с контролирующими органами ГКРЧ;
- Hi-Tech антенные модули высокого качества и стабильных параметров;
- высокая помехоустойчивость к электромагнитным помехам (радиостанции, высоковольтные линии, грозовые разряды), обусловленная частотным диапазоном и цифровой фильтрацией;
- автоматическая адаптация к погодным условиям (дождь, снег, сильный туман) и помехам от растительности;
- не реагирует на движение птиц и мелких животных (с размерами около 30 см);
- настройка с помощью ноутбука или удаленного станционного компьютера по интерфейсу RS-485;
- программа настройки c помощью ноутбука обеспечивает регулировку длины зоны обнаружения, установку порогов, чувствительности.
По принципу действия извещатель представляет собой доплеровский радиолокатор с коррекцией сигнала от движущихся целей по дальности на основе частотной модуляции излучаемого сигнала. Основным его отличием от наиболее распространенных извещателей, использующих эффект Доплера, является практически неизменная чувствительность во всем объеме ЗО, то есть сигнал, возникающий при движении человека в ЗО, практически одинаков как вблизи от извещателя, так и на максимальной дальности.
Сигнал от мелкого животного, движущегося вблизи от извещателя (например, на расстоянии 3 м, там, где граница ЗО уже касается поверхности земли), будет значительно меньше сигнала от человека, движущегося в ЗО на расстоянии 40 м от извещателя, что позволяет при правильно выбранном пороге обнаружения исключить ложные тревоги при движении мелкого животного.
Применение в извещателе метода линейной частотной модуляции с разделением зоны обнаружения на десять подзон позволило существенно повысить помехоустойчивость извещателя и увеличить время наработки на ложное срабатывание.
Извещатель обеспечивает дифференцированное по дальности обнаружение человека, движущегося в положении «в рост» или «согнувшись», условно разбитой на 1-8 подзон и выдавать тревожное сообщение по интерфейсу RS-485 с указанием соответствующей подзоны. Допускается отображение тревожного сообщения по двум соседним подзонам, если нарушитель находится на границе подзон.
Вид зоны обнаружения (ЗО) в двух плоскостях при максимальной дальности:
Извещатель формирует извещение о неисправности размыканием выходной цепи ШС, а также по интерфейсу RS-485 до устранения этой неисправности, но не менее 30 с, при:
- неисправности блока извещателя;
- снижении питания ниже 8,5±0,5 В;
- маскировании блока извещателя радиоотражающими и радиопоглощающими материалам.
Извещатель обеспечивает непрерывную круглосуточную работу, сохраняет работоспособность и не выдает извещение о тревоге при:
- воздействии осадков в виде дождя и снега интенсивностью до 40 мм/ч;
- воздействии солнечной тепловой радиации;
- воздействии ветра со скоростью до 30 м/с;
- высоте неровностей на участке не более 0,3 м;
- высоте травяного покрова не более 0,3 м;
- высоте снежного покрова не более 0,5 м.
Устойчивость извещателя должна обеспечивать отсутствие ложной тревоги при раздельном воздействии следующих источников помех:
- импульсных помех по цепям питания и шлейфа сигнализации по методу УК 1 с характеристиками для второй степени жесткости, по методу УК 2 – второй степени жесткости по ГОСТ Р 50009-2000 и по пп.12, 13 ГОСТ Р 51699-2000;
- кондуктивных помех, наведенных радиочастотными электромагнитными полями, по методу УК 6 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000 и по п.11 ГОСТ Р 51699-2000;
- радиочастотных электромагнитных полей по методу УИ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000 и по п.10 ГОСТ Р 51699-2000;
- электростатических разрядов по методу УЭ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000 и по п.9 ГОСТ Р 51699-2000;
- при воздействии направленного УКВ излучения в диапазоне 150-175 МГц мощностью до 40 Вт на расстоянии не менее 5 м;
- при перемещении в зоне обнаружения птиц и мелких животных с линейными размерами не более 0,3 м;
- движении человека на расстоянии от осевой линии ЗО при максимальной длине зоны обнаружения, не менее:
− 4 м для варианта «площадь»;
− 12 м для варианта «штора».
- движение одиночного автотранспорта на расстоянии от осевой линии ЗО при максимальной длине зоны обнаружения, не менее:
− 5 м для варианта «площадь»;
− 13 м для варианта «штора».
Извещатель обеспечивает регулирование и отображение всех параметров и сигналов при помощи программы настройки, работающей на ПК или ПН.
Извещатель выполнен в пылебрызгозащищенном корпусе с IP54.
Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 20 до 36 В при амплитуде пульсаций не более 0,03 В.
Пример установки:
АГАТ-24-40 радиоволновый однопозиционный объемный извещатель характеристики
| Датчики охраны периметра | |
| Выходной интерфейс | RS485 |
| Коммутируемое напряжение выходных реле | 72 В |
| Обнаруживаемая скорость движения, м/сек | 0.3...10 |
| Протяженность зоны обнаружения | от 4,2 до 40 м |
| Рабочая частота | 24125 ±125 МГц |
| Тампер | есть |
| Тип извещателя | охранный однопозиционный радиоволновый |
| Тип контактов | нормально-замкнутые |
| Ток потребления, мА | 50 |
| Время технической готовности | 30сек |
| Длительность извещения о тревоге | 2 сек |
| Напряжение питания | 9…36 В |
| Диапазон рабочих температур | -40…+65 |
| Степень защиты | IP54 |
| Габаритные размеры | 210.00 х 140.00 х 220.00 |
