Извещатель предназначен для эксплуатации в помещениях, в том числе при наличии интенсивной принудительной или естественной вентиляции (склады, ангары и т.п.), и допускает маскировку материалами, пропускающими радиоволны (ткани, древесные плиты). Допускается использование извещателя вне помещений с установкой под навесом или козырьком.
Извещатель предназначен для эксплуатации в помещениях, в том числе при наличии интенсивной принудительной или естественной вентиляции (склады, ангары и т.п.), и допускает маскировку материалами, пропускающими радиоволны (ткани, древесные плиты).
Предусмотрена регулировка размеров зоны обнаружения (ЗО).
Извещатель формирует извещение в виде размыкания выходной цепи «БЛ» при открытой крышке панели управления.
Питание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 24 В при амплитуде пульсаций не более 0,3 В.
Практически неизменная чувствительность во всем объеме ЗО.
По принципу действия извещатель представляет собой доплеровский радиолокатор с коррекцией сигнала от движущихся целей по дальности на основе частотной модуляции излучаемого сигнала.

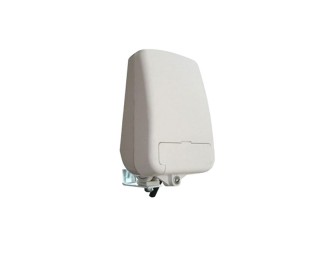

Конструктивно извещатель состоит из приемопередатчика.
Приемопередатчик представляет собой одноблочный корпус в пылебрызгозащищенном исполнении.
Кронштейн обеспечивает поворот приемопередатчика в горизонтальной плоскости в пределах ±45о, в вертикальной плоскости: вниз – не менее 45о , вверх – не менее 25о.
Извещатель формирует извещение о тревоге (далее по тексту – извещение) в виде размыкания выходной цепи “НЗ” при:
- перемещении в ЗО человека в радиальном направлении со скоростью 1м/с на расстояние не более 1м;
- пропадании или снижении напряжения питания ниже 8,7±0,5 В.
Примечание – При движении с граничными значениями скоростей и в тангенциальном направлении величина обнаруживаемого перемещения – не более 3м.
Извещатель устойчив к воздействию следующих помех:
- движение в ЗО одиночных мелких животных размерами не более кошки или птиц на расстоянии более 2 м от извещателя;
- грозовые импульсы с величиной пикового значения наведенного тока до 50 А;
- кратковременного движения человека на расстояние не более 0,2 м;
- излучение УКВ радиостанции в диапазоне 150 – 175 МГц мощностью до 40 Вт на расстояние не менее 2 м.
- импульсных помех по цепям питания и шлейфа сигнализации;
- кондуктивных помех, наведенных радиочастотными электромагнитными полями;
- радиочастотных электромагнитных полей;
- электростатических разрядов.
Допускается параллельная установка нескольких извещателей, при этом расстояние между ними должно составлять не менее 2 м.
Питание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 24 В при амплитуде пульсаций не более 0,3 В.
Условия эксплуатации изделия:
- диапазон рабочих температур от минус 40 до плюс 65°С;
- относительная влажность воздуха до 100 % при температуре +25°С.
Пример установки:
АГАТ-6М однопозиционный объемный извещатель характеристики
Датчики охраны периметра | |
Коммутируемое напряжение выходных реле | 72 В |
Коммутируемый ток | 0.1 А |
Максимальная высота, м | 12 |
Максимальная ширина, м | 4 |
Обнаруживаемая скорость движения, м/сек | 0.3…5 |
Тампер | есть |
Тип извещателя | охранный радиоволновой объемный |
Тип контактов | нормально-замкнутые |
Ток потребления, мА | 70 |
Время технической готовности | 30 сек |
Длительность извещения о тревоге | 0.1…10 |
Напряжение питания | 10…30 В |
Потребляемая мощность | не более 1 Вт |
Диапазон рабочих температур | -40…+65 |
Степень защиты | IP54 |
Габаритные размеры | 105.00 х 65.00 х 45.00 |
