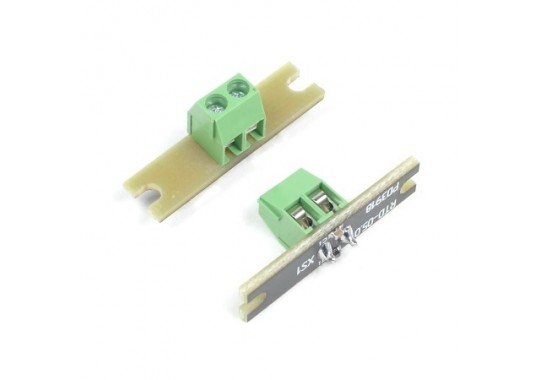

RTD-05 датчик контроля и замера температуры (без корпуса) для контроллеров CCU
Диапазон измерений от -40°C до +110°C, точность измерения 0.5°C. Без корпуса.
Термодатчик RTD-05 предназначен для контроля температуры окружающего воздуха и разработан для применения с GSM-контроллерами CCU422 и CCU825. Устройство обеспечивает измерение температуры в градусах Цельсия по SMS-запросу, а также позволяет контролировать пороговое значение температуры наблюдаемого объекта.
Основные возможности и характеристики
- Диапазон измерения: −40…+110 °C.
- Погрешность измерения: ±1 °C.
- Подключается непосредственно ко входам контроллера CCU.
- К контроллеру CCU может быть подключено несколько датчиков одновременно
- Поддерживается контроллерами CCU422/CCU825 с аппаратной версией 12.xx и выше.
- Сопротивление при температуре 25 °C: 10 кОм ±1 %.
- Без корпуса.
Подключение и монтаж
Для подключения термодатчика RTD-05 рекомендуется использовать любой двухжильный кабель с минимальным сечением 0.5 мм². Например, провод ШВВП 2×0.5 мм² с максимальной длиной 10 метров.
Подключение термодатчика RTD-05 к контроллеру CCU825
Подключение термодатчика RTD-05 к контроллеру CCU422 аппаратной версии 13.хх/15.хх
Термодатчики подключены ко входам 1 и 4. Конфигурационный джампер входа 1 снят, а входа 4 установлен.
Подключение термодатчика RTD-05 к контроллеру CCU422 аппаратной версии 17.00
Термодатчик подключен ко входу 4. В контроллере CCU422 аппаратной версии 17.00 джамперы отсутствуют.
Настройка
