GSM контроллер CCU825-GATE
3-5 дней после заказа
Ожидание 2-3 дня
11900.00
11 900.00 р.
Цена действительна на 21 декабря 2024 года
Базовая цена: 11 900.00 р.
3 или более : 11 305.00 р.
10 или более : 10 829.00 р.
20 или более : 10 591.00 р.
8 входов (возможность расширения до 16), 7 выходов, изменяемые календарь и сценарии управления исполнительными устройствами по каждому выходу. Режим частичной постановки на охрану. Контроль температуры, внешней сети питания, аудио вход/выход, возможность подключения внешней АКБ 12В/7Ач, функция защиты от глубокого разряда аккумуляторной батареи. Выход для питания датчиков.
Просто наберите наш номер: +7 (495) 204-18-28
Назначение.Может применяться для охраны объектов любого типа и любой сложности. Посредством встроенных реле, контроллер может коммутировать электрические цепи по команде владельца (DTMF сигналы), SMS команде или автоматически, по совокупности событий. На базовой платформе CCU825 реализовано несколько устройств, например CCU825-H для охраны помещений или CCU825-S охранный контроллер для пультовой охраны. CCU825 дозванивается по указанным номерам и формирует голосовые сообщения, соответствующие событию, если обнаруживается изменение уровня на входах или происходит аварийное системное событие. После прослушивания сообщения связь может быть разорвана или контроллер может перейти в режим управления, что дает пользователю возможность оперативно отреагировать на тревогу или отменить дальнейшее оповещение остальных пользователей.
Комплектация.

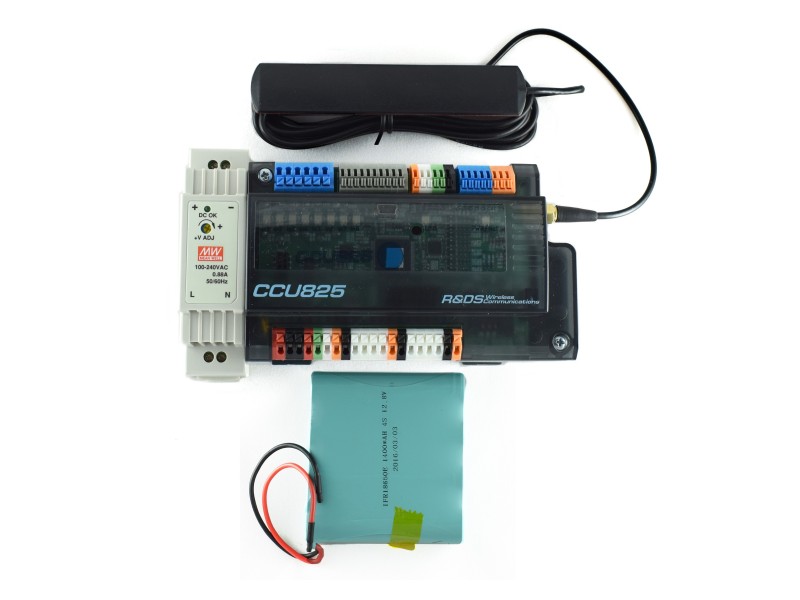

GSM контроллер CCU825.
Особенности.
GSM контроллер CCU825 унаследовал лучшие особенности от предыдущей платформы CCU6225 и получил несколько интересных функций, о которых коротко следует сказать в начале.
1.Контроль ошибок управляющих SMS с возвратом сообщений, содержащих указания на ошибочные команды.
2.Развитый планировщик задач, позволяющий в любой день недели и указанное время выполнить любое из следующих действий:
-перейти в режим ОХРАНА или НАБЛЮДЕНИЕ;
-запустить на любом реле/выходе сценарий управления, для имитации присутствия жильцов в помещении или для включения исполнительных механизмов;
-послать тестовое и/или информационное сообщение.
3.Дополнительный охранный режим ЗАЩИТА, позволяющий реализовать частичную охрану помещения.
4.Пожарные датчики с питанием по шлейфу подключаются без дополнительных компонентов. Сброс питания реализован автоматически.
5.Возможность дистанционного конфигурирования по SMS для удаленного изменения большинства параметров прибора с помощью административного пароля. Этот же пароль защищает конфигурацию устройства от изменений с компьютера.
6.Сценарии управления реле/выходами позволяют пользователю задать форму коммутации как необходимо. Применение различно: можно определить поведение сигнального маяка, зависящее от события или создать эффект присутствия в помещении, который будет запускаться планировщиком задач в указанное время.
7.Новый корпус спроектирован так, что клеммы легкодоступны при монтаже, однако в закрытом виде доступ к элементам устройства невозможен. Вскрытие контролируется датчиком, встроенный аккумулятор не позволяет открыть корпус незаметно.
Технические особенности.
1.Напряжение питания: 15В (-5% +5%).
2.Ток потребления при напряжении питания 15В: в режиме ожидания 32мА, во время соединения 70мА.
3.В состав контроллера входит GSM модуль (EGSM900/1800 Mhz).Класс 4 (2Вт./900МГц). Класс 1 (1Вт./1800МГц).
4.Разъем подключения антенны типа SMA.
5.Контроллер имеет встроенное зарядное устройство резервного аккумулятора, в качестве которого может использоваться:

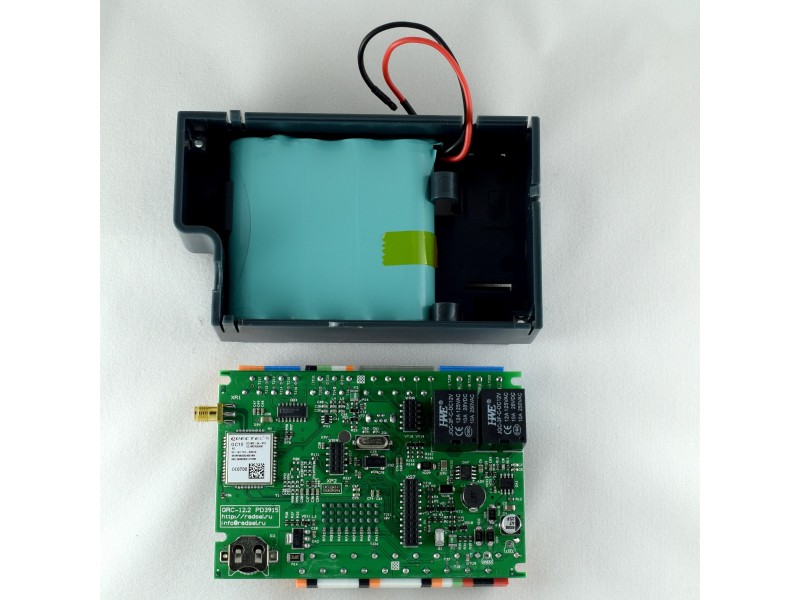

-Компактный литий-фосфатный LiFePO4 - 12В; 1,3 А/час, устанавливаемый в корпусе контроллера под электронной платой;
-Свинцово-кислотный аккумулятор 12В/(3,5A/ч-7A/ч.), устанавливаемый вне корпуса.
При отсутствии внешнего напряжения питания, контроллер переходит на питание от резервного аккумулятора. Встроенная схема защиты аккумулятора от глубокого разряда, с порогом аппаратного отключения в 10,5В, автоматически выключит устройство для сохранения ресурса АКБ.
6.Восемь аналогово-цифровых входов контроллера (In1-In16) могут быть настроены «аппаратно» для следующих целей:
-измерения напряжения в диапазоне от 0В до 10В;
-работы с дискретными датчиками с любым типом выхода;
-работы с пожарными и другими датчиками с «питанием по шлейфу»;
-снятия показаний с датчиков с типом выхода «4-20мА» при использовании внешнего резистора;
-снятия показаний температуры с датчика RTD-02.
7.Два реле с перекидным контактом позволяют коммутировать нагрузку 6А, =30В.
8.Пять выходов (Out1-Out5) типа "открытый коллектор", нагрузка 100мA/15В.
9.Ограниченный по току выход Ext Pwr (200мА) для питания внешних датчиков или катушек внешнего реле. Напряжение на выходе составляет 15В при питании от адаптера или соответствует напряжению аккумулятора при отсутствии внешнего питания.
10.Разъем USB-mini для подключения к компьютеру по USB, для программирования параметров и режимов работы контроллера. Для подключения используется кабель USB A - mini B.
11.Контроллер имеет возможность подключения внешней кнопки или контактора для считывания ключа TouchMemory для изменения режима "ОХРАНА/НАБЛЮДЕНИЕ/ЗАЩИТА". Клемма Arm In.
12.Внешний светодиод "ARM" или световой маяк, позволяющий наблюдать режим контроллера, может быть подключен к выходу Arm Out. Максимальный ток выхода составляет 100мА. Для ограничения выходного тока может потребоваться дополнительный резистор.
Не подключайте светодиод напрямую без ограничительного сопротивления, это может повредить устройство!!!
 |  |  |  |
1.Тестовые и информационные сообщения предназначены для периодического тестирования работоспособности системы. В планировщике задач можно назначить до 8 временных точек, когда контроллер будет автоматически формировать голосовые и/или SMS сообщения сообщая пользователю о состоянии системы. Дополнительно можно использовать информационные SMS, которые пользователь может составить сам. Эти информационные сообщения могут содержать информацию о состоянии входов (например температура) и состоянии реле или выходов.на реле и выходы. Постановка на охрану и снятие с охраны также может влиять на состояние реле и выходов. Планировщик задач позволит управлять реле по заданному графику формируя заранее записанную форму сигнала на выходе. Это позволяет использовать реле в различных конфигурациях. Например, для включения сирены, автоматического сброса пожарных датчиков при срабатывании или имитации присутствия человека в помещении посредством коммутации освещения.
2.Возможность назначения имен-псевдонимов для входов и реле. Каждый вход и реле имеет имя, которое используется при запросах состояния и управлении. Каждый вход имеет название активного и пассивного состояния. Например, если сработал датчик движения в комнате 1, пользователь получит SMS: КОМНАТА1 ДВИЖЕНИЕ. Имена-псевдонимы программируются пользователем.
3.Универсальная конфигурация каждого входа. Для каждого входа можно установить аппаратно:
-вход со слабым смещением 5 вольт, для контроля дискретных датчиков;
-вход с диапазоном измерения 0-10В, для контроля аналоговых датчиков;
-вход для подключения датчиков с «питанием по шлейфу».
4.Аппаратная конфигурация входов производится посредством установки или снятия перемычек на конфигурационном разъёме, установленного на плате контроллера. Подробную информацию смотрите в главе Подключение CCU825 руководства пользователя. Для каждого входа можно запрограммировать:
-название датчика, название активного и пассивного состояния датчика;
-границы тревожной зоны - верхняя и нижняя границы зоны определяют интервал напряжений, в котором вход считается активным;
-тип входа: запрещен/дискретный/термодатчик RTD;
-активный уровень имеет 6 режимов: низкий, свободный, высокий и др.;
-источник питания датчиков подключенных к этому входу;
-время усреднения входного сигнала;
-фильтр ложных тревожных событий;
-задержку формирования тревожного события;
-время восстановления опроса; ограничение количества тревожных событий в одной охранной сессии;
-запрет перехода в режим ОХРАНА при активности входа;
-круглосуточный контроль, независимо от режима охраны, для пожарных датчиков, датчиков утечки воды, газа, тревожной кнопки и т.д.;
действие при активном уровне на входе: голосовое оповещение только, SMS только, оба оповещения, связь через внешнее переговорное устройство, никаких действий; влияние на реле.
5.Независимая конфигурация каждого реле. Для каждого реле можно запрограммировать: название реле, название активного и пассивного состояния; инверсия выхода; разрешить/запретить управление по DTMF, SMS или DATA тип коммутации для дистанционного управления: уровень или номер сценария управления.
6.Сценарий управления выходами-это описанная пользователем форма сигнала которая может быть воспроизведена на любом реле или выходе контроллера. Таким образом поведение выходов может задаваться более гибко и не ограничивается только двумя состояниями вкл./выкл.
7.Оповещение при падении внешнего питания и разряде внешнего аккумулятора. CCU825 формирует SMS и дозванивается до указанных абонентов в случае падения и восстановления внешнего питания, а также при разряде аккумулятора до указанного критического уровня.
8.Контроль температуры системной платы устройства - позволяет отслеживать снижение или повышение температуры выше или ниже заданной границы и оповещать указанных абонентов об этом событии. 9.Поддерживается управление реле при достижении установленных границ.
10.Автоматический контроль баланса. CCU825 формирует оповещение указанному абоненту в случае уменьшения суммы на счете ниже указанного значения. Это значение так же включается в тестовое сообщение и может быть доступно по запросу через SMS команду: TEST.
11.В платформе CCU825 любой из шестнадцати входов может конфигурироваться как аналоговый или дискретный.
12.Выходы типа О.К. открытый коллектор коммутируют цепь GND. Количество номеров для оповещения 3+5 означает, что 3 соединения используются для связи с пультом по специальному алгоритму, 5 соединений предназначены для пользователя.
Скачать последнюю версию прошивки
Внимание! Для контроллеров CCU825 web-версии используются следующие инструменты для программирования.
Порядок действий:
1) Подключить GSM контроллер к компьютеру через кабель USB - mini-USB.
2) Скачать CCU proxy, разархивировать и разместить содержимое архива в отдельной папке на рабочем столе.
3) Установить драйвер GSM контроллера CCU (при установке драйвера выбрать "установить из указанного места" и сослаться на скаченную папку с файлами). Можно посмотреть пример на видео, как устанавливается драйвер на ОС Windows-7. На ОС Windows-8 и Windows-10 драйвера устанавливаются автоматически из Интернета (после установки драйвера нужно выключить и подключить USB кабель GSM контроллера). При успешной установке драйвера загорается светодиод на плате GSM контроллера.
4) Выбрать и запустить из содержимого файл ccu_shell.bat При запуске автоматически открывается командная строка (черное окно) и окно браузера.
5) CCU825 по умолчанию логин: admin , пароль: password или password1
6) Внимательно изучить Инструкция CCU825H_MZ_Web.
GSM контроллер CCU825-GATE характеристики
| Сигнализации | |
| Количество входов | 4 |
| Габаритные размеры | 111.00 х 150.00 х 51.00 |
| GSM сигнализации | |
| Модификации CCU CCU422-LITE - самый недорогой GSM контроллер для минимальных задач - 4 входа, 2 реле и 2 выхода. CCU422-HOME - отличием от CCU422-LITE является наличие удаленного WEB-интерфейса и поддержка мобильного приложения μGuard. CCU422-GATE - отличие от предыдущего контроллера в том, что он может управлять системой доступа, например, шлагбаумом, для открытия достаточно дозвониться на номер контроллера. База может содержать до 4000 пользователей, при этом контроллер не снимает трубку, ему достаточно определить ваш номер. Версия CCU422-S предназначена для диспетчеризации и способна информировать не только СМС сообщениями, но и передавать информацию на станцию мониторинга или ПК диспетчера через GPRS. CCU706-G является автомобильной сигнализацией, имеет 6 входов и 7 выходов, а также GPS приемник. CCU825-H имеет 8 или 16 входов, 2 реле и 5 выходов. CCU825-MZ - отличие от предыдущего контроллера - это 4 раздела, каждый из которых можно снять/поставить на охрану. CCU825-S предназначена для диспетчеризации и способна информировать не только СМС сообщениями, но и передавать информацию на станцию мониторинга или ПК диспетчера через GPRS. CCU825-SZ отличие от предыдущего контроллера - это 4 раздела, каждый из которых можно снять/поставить на охрану. CCU825-RS232/ RS485/ SM наделены общепринятыми интерфейсами. | CCU422-GATE |
| Количество разделов Например, если раздел 1, то только дом, а если 4, то дом, баня, гараж, сарай, каждый из которых можно снять/поставить на охрану отдельно. | 1 |
| Количество реле Реле имеют нормально замкнутые и нормально разомкнутые контакты. | 2 |
| Количество выходов для управления ИУ 15В, 100 мА. На такой выход можно подключить реле с катушкой на 12В нужной мощности, которое в свою очередь будет управлять нагрузкой, например, освещением или электрическим водонагревателем. | 2 |
| Количество телефонных номеров для оповещения Звонить и управлять можно, кстати, с любого телефона, даже с того, который не внесен в список, для других телефонов нужно ввести пароль. В общем, это все программируется так, как нужно именно вам. | 8 |
| Количество телефонных номеров для управления доступом Означает, что информационная емкость базы не может превышать более 4000 телефонных номеров, другими словами если у вас более 4000 пользователей, то нужно приобрести еще один контроллер. | 4000 |
| Голосовое оповещение Это означает, что контроллер может позвонить на указанный телефон и сообщить заранее запрограммированной фразой о том или ином событии. Например, Тревога или Отсутствует внешнее питание, ну и так далее в зависимости от контроллера. | по всем позициям |
| SMS управление и оповещение Контроллер может выполнять то или иное действие по смс команде, например, сменить режим охраны или изменить температуру в помещении. Также контроллер отправляет тревожные и информационные сообщения, например, ТРЕВОГА, ДВИЖЕНИЕ В КОМНАТЕ или Температура +5C ниже нормы. | да |
| DTMF управление DTMF управление - это тональный набор, в нашем случае он используется для удаленного управления GSM контроллером. При звонке на контроллер звучит голосовое меню, контроллер сам говорит, какие клавиши нужно нажать, чтобы совершить те или иные действия, например, включить то или иное исполнительное устройство или сменить режим охраны. | да, с сопровождением голосовых подсказок |
| Голосовое меню управления | да |
| Каналы связи Передача данных, как правило, осуществляется по GSM каналу через GPRS, WEB интерфейс, СМС, голос. Другими словами, Вы получаете на свой телефон либо текстовое СМС сообщение о том или ином событии, или голосовую фразу, или уведомление на приложение смартфона, а также сведения на станцию мониторинга. | SMS + Голос + GPRS |
| Удаленный WEB интерфейс Удаленный WEB клиент позволяет через сайт (облачный сервис производителя) конфигурировать контроллер так, как если бы ваш компьютер был подключен к GSM контроллеру через провод USB. Интерфейс управления очень похож на тот, который используется в большинстве роутеров или IP-видеокамер. | да |
| Функции связанные с АОН | да |
| Режим частичной постановки на охрану В случае частичной постановки на охрану, например, включаются только уличные охранные датчики движения, при этом внутренние датчики движения выключены. Таким образом, реализован режим Защита. | нет |
| Встроенный контроллер ключей Точ Мемори | да |
| Количество программируемых ключей Точ Мемори | 32 |
| Возможность постановки/снятия охраны кнопкой | да |
| Возможность подключения микрофона | наличие разъема для микрофона и телефона |
| Датчик температуры Встроенный датчик температуры измеряет только температуру платы контроллера. Для контроля температуры, например, в помещении используйте выносной датчик. | встроенный с возможностью подключения дополнительного |
| Наличие доп. датчика температуры в комплекте | нет |
| Тип датчика температуры | аналоговый |
| Автоматическое вкл/выкл. реле в зависимости от температуры Контроллер можно использовать в качестве термостата для удаленного управления температуратурой в доме. В качестве теплоносителей могут быть использованы и электрические конвекторы, и жидкостной котел. | да |
| Дистанционное измен. температуры в помещении по СМС | да, в градусах С |
| Типы подключаемых охранных и пожарных датчиков | цифровые аналоговые |
| Контроль наличия сети питания | да |
| Контроль разряда аккумулятора Когда аккумуляторная батарея разряжается до определенного уровня, GSM контроллер отправляет сообщение, что заряд батареи ниже нормы. | да, с защитой от глубокого разряда |
| Заряжает аккумуляторную батарею | да |
| Отдельный выход 12В для питания датчиков | да, с электронным предохранителем |
| Контроль остатка средств на счете sim-карты | да |
| Календарь для организации автоматических действий в заданные дни Фактически недельный таймер, который в указанное время может автоматически включать и выключать то или иное устройство или осуществлять автоматическую постановку/снятие режимов охраны. Автоматически в назначенное время может и изменяться температура отопления или кондиционирования. Данная функция может быть полезна, например, при отоплении загородного дома, в котором постоянно не живут, а только приезжают на выходные, ночной режим, по ночному тарифу, а дневной режим если вдруг температура всеже опустится ниже 3-х градусов, то все равно обогрев включится до достижения 4-х градусов. | да |
| Диапазон рабочих температур, °C | -30 : 55 |
| Антенна "AR"," AE" | Встроенная |
| "В" Наличие аккумулятора Некоторые GSM контроллеры поставляются со встроенной аккумуляторной батареей. | Опционально |
| "С" USB кабель в комплекте Используется при программировании контроллера через ПК. | Опционально |
