GSM контроллер CCU706-GATE
3-5 дней после заказа
Ожидание 2-3 дня
59505950.00.
5 950.00 р.
Цена действительна на 03 мая 2024 года
Базовая цена: 5 950.00 р.
3 или более : 5 652.50 р.
10 или более : 5 414.50 р.
20 или более : 5 295.50 р.
В телефонную базу CCU706-GATE контроллера можно добавить до 4000 телефонных номеров для управления GSM шлагбаумом или другой системой доступа, 6 входов, 5 выходов, изменяемые календарь и сценарии управления исполнительными устройствами по каждому выходу. Контроль температуры, внешней сети питания, функция защиты от глубокого разряда аккумуляторной батареи. Выход для питания датчиков.
Вашему вниманию мы представляем GSM контроллер CCU706-GATE-A, который представляет из себя удивительный комплекс решений по управлению шлагбаумом или любой другой системой доступа.
Если вы решите установить шлагбаум в своем дворе, то наверняка у вас возникнет вопрос, как он будет открываться жильцами. Конечно, можно купить брелки и раздать их будущим пользователям, но эти устройства всегда стоят приличных денег. Предлагаемый GSM контроллер CCU706-GATE-A легко подключается практически к любому шлагбауму и решает задачу с доступом. Предварительно создается список телефонов будущих пользователей и записывается в память контроллера. Далее будущий пользователь набирает номер телефона симкарты, установленной в GSM контроллер, контроллер автоматически определяет номер звонящего, сравнивает со списком разрешенных номеров и открывает шлагбаум. Одним из важных преимуществ является то, что GSM контроллер CCU706-GATE-A не снимает трубку; для того, чтобы шлагбаум открылся, достаточно определить номер звонящего. Контроллер имеет тревожные входы и выходы, которые также могут быть использованы в охранных целях, например, доступ вовнутрь управляющего шкафа шлагбаума можно защитить датчиком открытия дверцы. Контроллер можно дополнить вызывной панелью, которая обеспечит голосовую связь посетителя с оператором или диспетчером, который в свою очередь может открыть шлагбаум.
Схема подключения к шлагбауму
1. Описание цепей разъема подключения внешних устройств
Рисунок 1. Цепи разъема подключения внешних устройств
- PwrIn (красный) — положительный вход основного питания +12 В.
- GND (черный) — общий.
- ArmIn — вход для подключения считывателя ключей Touch Memory или кнопки управления режимом охраны.
- In1-In6 — входы для подключения датчиков.
- Out1-Out5 — выходы для подключения исполнительных устройств.
2. Схемы подключения к шлагбауму

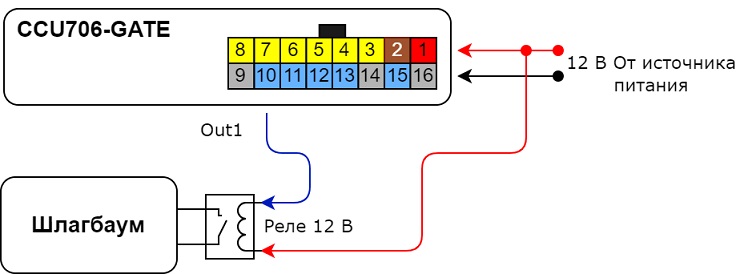

2.1. Подключение через промежуточное реле
Рисунок 2. Подключение через промежуточное реле

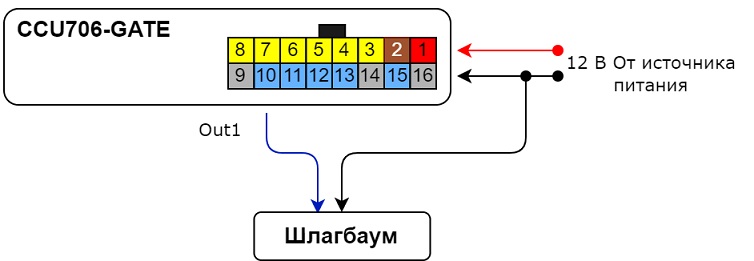

2.2. Подключение напрямую
Рисунок 3. Подключение напрямую

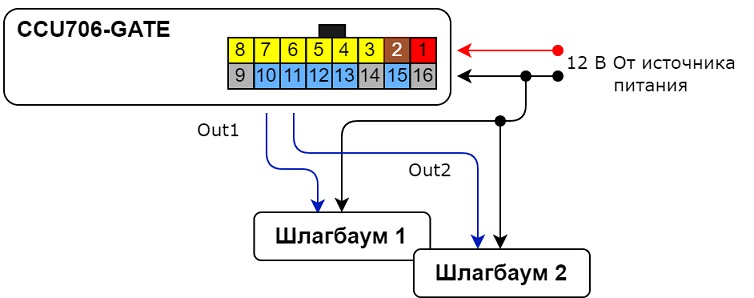

2.3. Подключение к двум шлагбаумам
Рисунок 4. Подключение к двум шлагбаумам

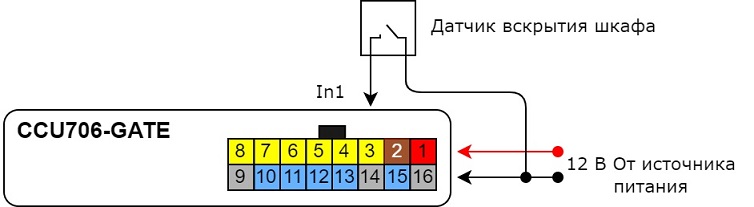

2.4. Подключение датчика вскрытия шкафа
Рисунок 5. Подключение датчика вскрытия шкафа
Комплектация.
- База CCU706-GATE-A
- USB - кабель (C)
Остальные параметры, такие как GSM антенна SMA выносная на кабеле (AE), блок питания (P) и аккумуляторная батарея (B) отмечаются в верху над кнопкой "В корзину" и автоматически дополняются к базе.
Программное обеспечение для настройки параметров и программирования голосовых сообщений не поставляется на CD, вы можете скачать его на нашем сайте.
GSM контроллер CCU706-GATE характеристики
| Сигнализации | |
| Количество входов | 6 |
| GSM сигнализации | |
| Модификации CCU CCU422-LITE - самый недорогой GSM контроллер для минимальных задач - 4 входа, 2 реле и 2 выхода. CCU422-HOME - отличием от CCU422-LITE является наличие удаленного WEB-интерфейса и поддержка мобильного приложения μGuard. CCU422-GATE - отличие от предыдущего контроллера в том, что он может управлять системой доступа, например, шлагбаумом, для открытия достаточно дозвониться на номер контроллера. База может содержать до 4000 пользователей, при этом контроллер не снимает трубку, ему достаточно определить ваш номер. Версия CCU422-S предназначена для диспетчеризации и способна информировать не только СМС сообщениями, но и передавать информацию на станцию мониторинга или ПК диспетчера через GPRS. CCU706-G является автомобильной сигнализацией, имеет 6 входов и 7 выходов, а также GPS приемник. CCU825-H имеет 8 или 16 входов, 2 реле и 5 выходов. CCU825-MZ - отличие от предыдущего контроллера - это 4 раздела, каждый из которых можно снять/поставить на охрану. CCU825-S предназначена для диспетчеризации и способна информировать не только СМС сообщениями, но и передавать информацию на станцию мониторинга или ПК диспетчера через GPRS. CCU825-SZ отличие от предыдущего контроллера - это 4 раздела, каждый из которых можно снять/поставить на охрану. CCU825-RS232/ RS485/ SM наделены общепринятыми интерфейсами. | CCU706-GATE |
| Количество разделов Например, если раздел 1, то только дом, а если 4, то дом, баня, гараж, сарай, каждый из которых можно снять/поставить на охрану отдельно. | 1 |
| Количество реле Реле имеют нормально замкнутые и нормально разомкнутые контакты. | нет |
| Количество выходов для управления ИУ 15В, 100 мА. На такой выход можно подключить реле с катушкой на 12В нужной мощности, которое в свою очередь будет управлять нагрузкой, например, освещением или электрическим водонагревателем. | 5 |
| Количество телефонных номеров для оповещения Звонить и управлять можно, кстати, с любого телефона, даже с того, который не внесен в список, для других телефонов нужно ввести пароль. В общем, это все программируется так, как нужно именно вам. | 8 |
| Количество телефонных номеров для управления доступом Означает, что информационная емкость базы не может превышать более 4000 телефонных номеров, другими словами если у вас более 4000 пользователей, то нужно приобрести еще один контроллер. | 4000 |
| Голосовое оповещение Это означает, что контроллер может позвонить на указанный телефон и сообщить заранее запрограммированной фразой о том или ином событии. Например, Тревога или Отсутствует внешнее питание, ну и так далее в зависимости от контроллера. | по всем позициям |
| SMS управление и оповещение Контроллер может выполнять то или иное действие по смс команде, например, сменить режим охраны или изменить температуру в помещении. Также контроллер отправляет тревожные и информационные сообщения, например, ТРЕВОГА, ДВИЖЕНИЕ В КОМНАТЕ или Температура +5C ниже нормы. | да |
| DTMF управление DTMF управление - это тональный набор, в нашем случае он используется для удаленного управления GSM контроллером. При звонке на контроллер звучит голосовое меню, контроллер сам говорит, какие клавиши нужно нажать, чтобы совершить те или иные действия, например, включить то или иное исполнительное устройство или сменить режим охраны. | да, с сопровождением голосовых подсказок |
| Голосовое меню управления | да |
| Каналы связи Передача данных, как правило, осуществляется по GSM каналу через GPRS, WEB интерфейс, СМС, голос. Другими словами, Вы получаете на свой телефон либо текстовое СМС сообщение о том или ином событии, или голосовую фразу, или уведомление на приложение смартфона, а также сведения на станцию мониторинга. | SMS + Голос + GPRS ??? |
| Удаленный WEB интерфейс Удаленный WEB клиент позволяет через сайт (облачный сервис производителя) конфигурировать контроллер так, как если бы ваш компьютер был подключен к GSM контроллеру через провод USB. Интерфейс управления очень похож на тот, который используется в большинстве роутеров или IP-видеокамер. | да |
| Функции связанные с АОН | да |
| Режим частичной постановки на охрану В случае частичной постановки на охрану, например, включаются только уличные охранные датчики движения, при этом внутренние датчики движения выключены. Таким образом, реализован режим Защита. | нет |
| Встроенный контроллер ключей Точ Мемори | да |
| Количество программируемых ключей Точ Мемори | 32 |
| Возможность постановки/снятия охраны кнопкой | да |
| Возможность подключения микрофона | Аналоговый интерфейс для подключения внешнего переговорного устройства и микрофона RMA-04 в его составе |
| Датчик температуры Встроенный датчик температуры измеряет только температуру платы контроллера. Для контроля температуры, например, в помещении используйте выносной датчик. | поддержка термодатчиков RTD для контроля температуры воздуха и теплоносителя в трубе |
| Наличие доп. датчика температуры в комплекте | нет |
| Тип датчика температуры | RTD-03.2 |
| Дистанционное измен. температуры в помещении по СМС | да, в градусах С |
| Контроль наличия сети питания | да |
| Контроль разряда аккумулятора Когда аккумуляторная батарея разряжается до определенного уровня, GSM контроллер отправляет сообщение, что заряд батареи ниже нормы. | да, с защитой от глубокого разряда |
| Заряжает аккумуляторную батарею | да |
| Отдельный выход 12В для питания датчиков | да |
| Контроль остатка средств на счете sim-карты | да |
| Календарь для организации автоматических действий в заданные дни Фактически недельный таймер, который в указанное время может автоматически включать и выключать то или иное устройство или осуществлять автоматическую постановку/снятие режимов охраны. Автоматически в назначенное время может и изменяться температура отопления или кондиционирования. Данная функция может быть полезна, например, при отоплении загородного дома, в котором постоянно не живут, а только приезжают на выходные, ночной режим, по ночному тарифу, а дневной режим если вдруг температура всеже опустится ниже 3-х градусов, то все равно обогрев включится до достижения 4-х градусов. | да |
| Диапазон рабочих температур, °C | -30...+55 |
| Антенна "AR"," AE" | Встроенная |
| "В" Наличие аккумулятора Некоторые GSM контроллеры поставляются со встроенной аккумуляторной батареей. | Опционально |
| "С" USB кабель в комплекте Используется при программировании контроллера через ПК. | да |
