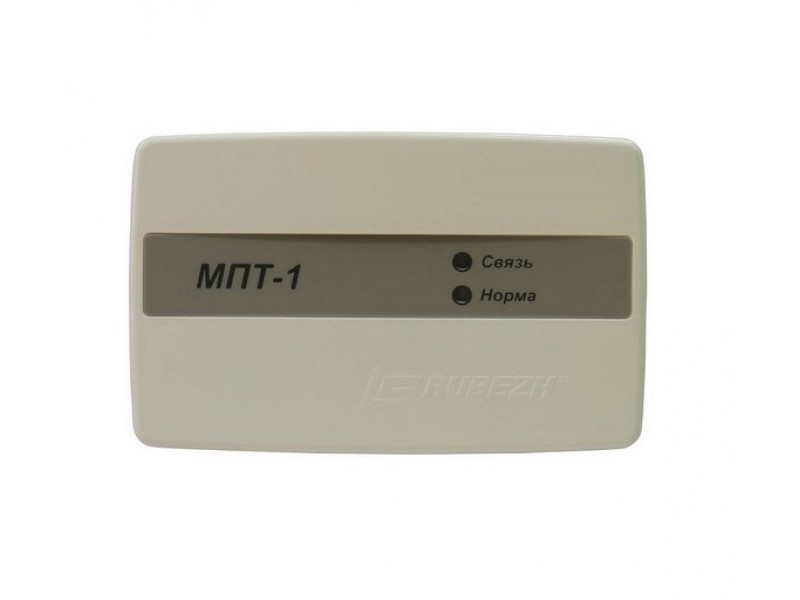

МПТ-1 модуль пожаротушения адресный

На складе 66296629.00. 6 629.00 р. Цена действительна на 20 апреля 2024 года

Назад Посмотреть другие Добавить к сравнению

Производитель: Рубеж

В корзину
Купить в один клик

Напряжение питания: 10,5-28,5 В

Ток потребления МПТ-1 без учета потребления исполнительных устройств, подключенных к выходам:

- потребление модуля при выключенных выходах при напряжении питания 12 В (24 В): 130мА (67мА)

- потребление каждого включенного выхода (реле) при напряжении питания 12 В (24 В): 25мА (12мА)

Параметры выходов:

- ток, коммутируемый каждым выходом, не более: 2А

- ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более: 5А

Ток контроля исправности цепи:

- в выключенном состоянии выхода: не более 2мА

- во включенном состоянии выхода: не менее 50мА

Ток контроля входов для подключения датчиков «Масса», «Давление», «Двери-Окна»: не более 2 мА

Габаритные размеры: 125х78х37 мм

Масса: 200 г

Диапазон рабочих температур: от -25 до +50°С

Средний срок службы: не менее 10 лет.

Адресный модуль управления пожаротушением МПТ-1 предназначен для организации локальных систем порошкового и газового пожаротушения. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Модуль пожаротушения является программируемым устройством. Конфигурация входов и выходов задается пользователем с приемно-контрольного прибора, либо через ПО ОПС «FireSec».

Модуль обеспечивает:

подключение и работу светозвуковых оповещателей;
управление автоматическими устройствами пожаротушения по командам, поступающим по 2-х проводной адресной линии связи (АЛС) от приемно-контрольного прибора;
возможность подключения в шлейф сигнализации (ШС) неадресных пожарных извещателей ИП 212-45, ИП 212-141М или аналогичных (версия ПО МПТ-1 должна быть не ниже 2.13), а также ручных пожарных извещателей ИПР 513-10 или аналогичных;
формирование временной задержки перед включением АУП;
контроль открытия дверей и окон по датчику «Двери-Окна»;
контроль выхода огнетушащего вещества по датчикам «Масса» и «Давление» для газового пожаротушения;
контроль выходных цепей (ВЫХ1-ВЫХ5) на обрыв и короткое замыкание (световой и звуковой сигнализации, выходов пуска АУП);
различные тактики включения световой, звуковой сигнализации и выходов пуска АУП;
возможность включения режима «Автоматика» с помощью ключей Touch Memory;
светодиодную индикацию статуса, режимов работы и наличия связи с центральным прибором;
контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор.

Логика работы выходных цепей (ВЫХ1-ВЫХ5) задается пользователем при конфигурировании. Модуль имеет 2 статуса: ведущий и ведомый. Ведомый управляется от ведущего и предназначен для увеличения количества выходов для управления устройствами пожаротушения и оповещения. Питание модуля осуществляется от внешнего источника питания. Адресные линии связи гальванически развязаны по постоянному току от источника питания прибора. В приложении 3 приведена таблица установок, задаваемых при конфигурировании МПТ-1.

Модуль пожаротушения МПТ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Модуль МПТ-1 комплектуется устройством подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле МПТ и выходным клеммником для подключения к нагрузке (исполнительному устройству).

МПТ-1 модуль пожаротушения адресный характеристики

Охранно-пожарные сигнализации
Тип прибора	адресный
Напряжение питания	от 10,5 до 28,5 В
Диапазон рабочих температур	от минус 25 до плюс 50°С
Срок службы	10 лет
Габаритные размеры	125.00 х 78.00 х 37.00
