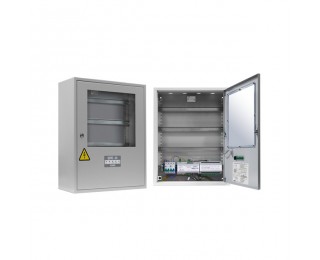

ШПС-24 исп.11 шкаф пожарной сигнализации
Нет в наличии
29666.52
29 666.52 р.
Цена действительна на 02 апреля 2025 года
Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; входное напряжение 150…253 В, напряжение на выходе 27.2±6 В, номинальный ток нагрузки2 А, максимальный ток 2.2 А, под два АКБ 12 В 17 А·ч; встроенный блок коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485; 7 выходных каналов 24 В с индивидуальной защитой); IP41, диапазон рабочих температур от -10 до +40°С, 650х500х220 мм. Прозрачное стекло.
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
Внутри шкафа установлены:
1. модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
2. блок коммутации "БК-24-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
3. общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
4. индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
