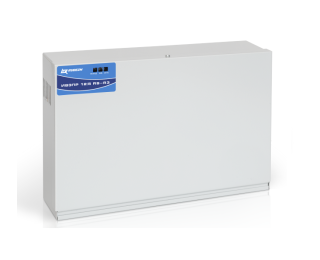

ИВЭПР 12/5 RS-R3 2х17 БР источник вторичного электропитания 17A

На складе 1039210392.00. 10 392.00 р. Цена действительна на 02 мая 2024 года

Назад Посмотреть другие Добавить к сравнению

Производитель: Рубеж

В корзину
Купить в один клик

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009..

Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:

СОБЫТИЯ:

Разряд АКБ1
Разряд АКБ1 устранён
Отсутствие АКБ1
АКБ1 подключен
Нет сетевого напряжения
Разряд АКБ2
Разряд АКБ2 устранён
Отсутствие АКБ2
АКБ2 подключен
Есть сетевое напряжение

НЕИСПРАВНОСТИ:

Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
Глубокий разряд АКБ1
Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

ПРЕИМУЩЕСТВА КОНСТРУКЦИИ:

оптимальный заряд АКБ за счёт схемы постоянного тестирования;
защиту аккумуляторных батарей от перезаряда и глубокого разряда.
электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

СХЕМНОЕ РЕШЕНИЕ:

два независимых выхода питания;
возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
автоматический заряд АКБ при наличии сети переменного тока;
автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
выходное напряжение гальванически развязано от корпуса.

ИНФОРМАТИВНОСТЬ:

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

при наличии сети 230 В - светится зеленым светом;

при отсутствии сети 230 В - не светится.

Индикатор ВЫХОД:

– при наличии напряжения хотя бы на одном на выходе (нет КЗ) -

– светится зеленым цветом;

– при отсутствии выходного напряжения – не светится.

Индикатор АКБ:

– при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;

– при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);

– при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.

Технические характеристики:

Входное напряжение сети: 130…265 В
Номинальный ток нагрузки: 0...5 А
Максимальный кратковременный ток нагрузки: 5,5 А (в течение 15 мин)
Выходное постоянное напряжение:

– при работе от сети 13,4…13,8 В

– при работе от АКБ 10,8…13,5 В

Напряжение отключения АКБ при защите от глубокого разряда: 10,4 В ± 0,3 В
Собственное потребление источника от АКБ в резервном режиме: не более 70 мА
Потребление источника в режиме защиты АКБ от глубокого разряда: не более 25 мА
Суммарная емкость нагрузок: не более 3300 мФ
Мощность, потребляемая от сети переменного тока: не более 87 Вт
Диапазон рабочих температур: от -10 ºС до +40 ºС
Наработка на отказ: не менее 40 000 ч.
Средний срок службы: 10 лет

ИВЭПР 12/5 RS-R3 2х17 БР источник вторичного электропитания 17A характеристики

Источники резервного питания 12В и 24В
Величина пульсаций выходного напряжения	не более 50 мВ
Выходной ток	при работе от сети 13,3…13,8 В при работе от АКБ 10.8…13,5 В
Защита аккумулятора от глубокого разряда	есть
Потребляемый ток	Собственное потребление источника от АКБ в резервном режиме не более 70 мА Потребление источника в режиме защиты АКБ от глубокого разряда не более 25 мА
Тип используемого аккумулятора	при работе от сети 13,3…13,8 В при работе от АКБ 10.8…13,5 В
Выходное напряжение	130…265 В
Номинальный ток нагрузки	0...5 А
Защита от короткого замыкания	есть
Диапазон рабочих температур	1.4 кг
Вес	1.4 кг
Габаритные размеры	324.00 х 86.00 х 178.00
